Productdetails:
|
Kleur: | Wit | PCB-Materiaal: | FR4, Aluminium |
---|---|---|---|
PCB-dikte: | 0.83.0mm | Toepassing: | Lusjepcba paneel |
Scherpe precisie: | ±0.05mm | Maximum PCB-Grootte: | 280x320mm |
Eigenschap: | Hoogste knipsel | Stofzuiger: | 3HP/2.2KW |
Het verpletteren van beetje: | Dia 0.82.5mm | Gebruikershandleiding: | 1pc |
Garantie: | 2 jaar | Installatie ter plaatse: | ja |
Productnaam: | De Router van PCB Depaneling | ||
Hoog licht: | Het Materiaal van PCB Depaneling,PCB-Raadssnijder,het Semi Automateriaal van PCB Depaneling |

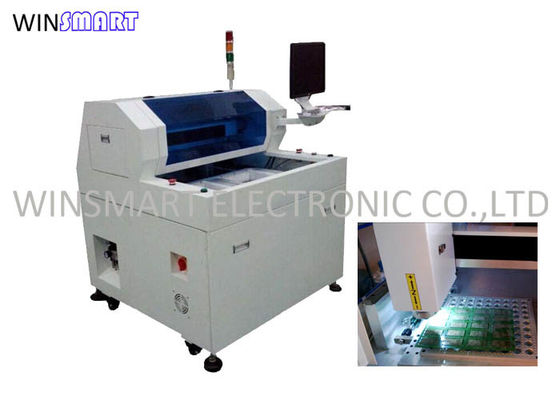

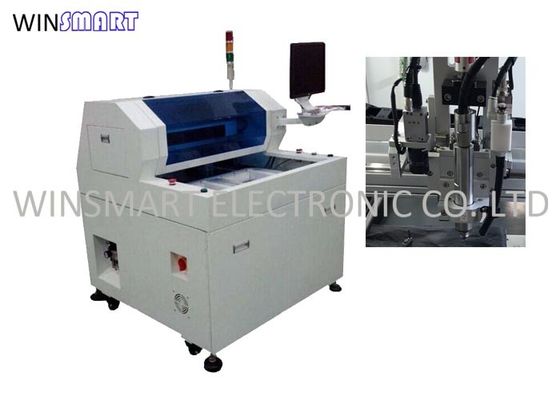

CNC van de de Routermachine van semi-autopcb Depaneling de Snijmachine van PCB voor Nauwkeurige Scheiding
De Routertoepassing van PCB Depaneling:
Wijd gebruikt in de Automobielindustrie, de LEIDENE industrie, de krachtbronindustrie, de mobiele telefoonindustrie, de computerindustrie, binnenlandse toestellen, enz.,
De Routerspecificatie van PCB Depaneling:
I. hardware | |
AS | (De facultatieve) as van de ochtendster |
CCD | Sony 520 lijn industriële camera's |
LENS | Computar EX2C |
Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
Gids | HIWIN die Ingevoerd lineair gidsspoor verwijdt |
MOTOR | JiaBaolcf Reeks |
I/O CONTRONL-KAART | HFC PCI-9074 |
BESTUURDERScontronl KAART | HFC PCI-9074 |
I/O KAART | PCI-9074-64pcs/-38pcs |
Statische schoonmaakbeurt | Statisch-ST401A Reeks |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Machineinterface | AOC LCD17“, Logitech-muis |
2. software | |
Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
Verrichting GUI | Engels Windows XP |
Het programma geeft uit | Gealigneerd |
Visiesysteem | De compensatie van CCD AOTU |
Controlesysteem | F 1.2.88 versie |
De Routerparameters van PCB Depaneling:
Globaal | |
Afmetingen (W*D*H) | 1220mm*1380mm*1240mm |
Gewicht | 450KG |
Hoogtecompensatie | 60~110mm |
Manipulator | |
Motortype | JiaBaoreeks |
Het plaatsen herhaalbaarheid | 0.001mm |
(Maximum) as werkplaats | 650mm*560mm*50mm |
Werkplek | |
PCB-bevestiging | norm, specialisatie |
PCB-laden en lossen | hand |
PCB-(maximum) grootte | 280*320mm |
PCB dik (maximum) | 3.5mm |
Fixturing | |
Starheid het fixturing | Aangepast maak inrichting |
Fixturingsbevestiging | machines |
Asmotor | |
Macht | 150W |
As | 60000rpm/min |
Bescherm | het zelf/wind koelen |
Veranderingssnijder | Specialisatie |
Het verpletteren van vermogen | |
Scherpe snelheid (max.) | 80mm/s |
Drijfsnelheid (max.) | 2500mm/s |
Precisie van knipsel | 0.01mm |
Vacuümsysteem | |
Vacuümmacht | 3.5KW AC 380V |
Vacuüm | schietlood |
Nut | |
Macht | 2.0KW AC380V |
Luchtlevering | 4-6KG/cm2 |
Programmering | |
Het programma geeft uit | Gealigneerd |
De functie geeft uit | Lijn, boog, circula, u-Kromme |
Programmaopslag | HDD |
Visiesysteem | SONE-kleur CCD |
de compensatie van de malensnijder | AUTO |
Vacuümopstelling | AUTO |
Verrichtingsmonitors | |
Iindicator | De staat van de Iindicatormachine |
hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
Gegevensstatistiek | Afzonderlijk raadsmodel, dat telling, diverse tellende methodes scheidt |
Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
III. nauwkeurigheid | |
Asprecisie | 0.001mm |
Scherpe precisie | 0.1mm |
IV. veiligheid | |
De werkplaats beschermt | Met vier verzegelde bescherming |
Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
Exigency eindeknoop |
De Routereigenschappen van PCB Depaneling:
1. 1.X10 het inzoomenbeeld maakt programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
2. Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3. Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
4. Heeft het verpletteren van de tijd het controleren en alarmsysteem van het beetjeleven om exploitant eraan te herinneren om het verpletteren van beetjes te veranderen wanneer het 120M knipsel beëindigt. En verpletterend beetje eerst 2mm snijd het eerste malenpunt, sneed midden 2mm het tweede malenpunt, snijden laatste 2mm het derde malenpunt om zijn het levenstijd te verhogen.
De Router van PCB Depaneling Andere Modellen:
PCB-Router FAQ:
1.A: Wat is het levenstijd van het verpletteren van beetje?
Q: 150-300 meters.
2.A: Kan dit model de raad van Aluminiumpcb snijden?
Q: Ja, kan het.
3.A: Wat over PCB-het plaatsen?
Q: Gebruik aangepast kaliber voor het plaatsen.
4.A: Wat is de as voor de gealigneerde PCB-router?
Q: Duitsland SycoTec 4025.
5.A: Hoe te om het te verpakken?
Q: De router en de reinigingsmachine worden verpakt in gescheiden houten geval na vacuüm.
6.A: Is beschikbare installatie en opleiding ter plaatse.
Q: Ja, is het beschikbaar.
7.A: Wat is uw termijnen van levering?
Q: Wij keuren het ex-werk, FOB-, CIF, DDU, DDP, enz. goed
Onze Dienst:
1. Leventechnische ondersteuning en 2 jaar garantie.
2. De vrije vervanging of de terugbetaling in het geval van om het even welk kwaliteitsprobleem worden gedaan.
3. De snelle reactie/koppelt binnen 12 uren terug
4. De ingenieurs zijn beschikbaar om worden gestuurd om overzee installatie en opleiding te doen.
5. Stevige verpakking om schade vervoer te verhinderen.
