Productdetails:
|
Stofzuiger: | Bovenkant of bodem | Toepassing: | PCBA-knipsel |
---|---|---|---|
PCB-dikte: | 0.83.0mm | Het verpletteren van beetje: | Dia 0.83.0mm |
Scherpe precisie: | ±0.05mm | scherpe manier: | Hoogste knipsel |
Nieuw: | ja | Productnaam: | PCB-Router Depanel |
Hoog licht: | Wind die de Routermachine koelen van PCB Depaneling,Twee de Machine van de Lijstenpcb Depaneling Router,Snijder van tribune de Alleen PCB Depaneling |
Van de Routerdepanel van tribune Alleen PCB Machine Twee Lijsten PCBA Depanelization
PCB-de router depanel met het systeem van de hoge precisieschacht kan zich snel voor knipsel bewegen of de PCB gedrukte kringsraad, verhogingsproductiviteit scheiden terwijl het handhaven van hoge nauwkeurigheid.
Het wordt wijd gebruikt in de Verwerkende de Machinesindustrie van Machines Elektronische Producten. Wij voorzien altijd klanten van redelijke en efficiënte die one-stop oplossingen op de professionele houding worden gebaseerd.
De Routerparameters van tribune Alleen PCB:
I. hardware | |
AS | SycoTec (KAVO) 4025HY |
CCD | Sony 520 lijn industriële camera's |
LENS | Computer EX2C |
Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
MOTOR | Panasonic |
I/O CONTRONL-KAART | HFC PCI-9074 |
BESTUURDERScontronl KAART | HFC PCI-9074 |
I/O KAART | PCI-9074-64pcs/-38pcs |
Statische schoonmaakbeurt | Statisch-ST401A Reeks |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Machineinterface | AOC LCD17“, Logitech-muis |
2. software | |
Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
Verrichting GUI | Engels Windows XP |
Het programma geeft uit | Gealigneerd |
Visiesysteem | De compensatie van CCD AOTU |
Controlesysteem | F 1.2.88 versie |
De Routerspecificatie van tribune Alleen PCB:
Globaal | |
Afmetingen (W*D*H) | 1250mm*1650mm*1450mm |
Gewicht | 750KG |
Hoogtecompensatie | 60~110mm |
Manipulator | |
Motortype | JiaBaoreeks |
Het plaatsen herhaalbaarheid | 0.001mm |
(Maximum) as werkplaats | 650mm*560mm*50mm |
Werkplek | |
PCB-bevestiging | norm, specialisatie |
PCB-laden en lossen | hand |
PCB-(maximum) grootte | 320*320mm |
PCB dik (maximum) | 5mm |
Fixturing | |
Starheid het fixturing | Aangepast maak inrichting |
Fixturingsbevestiging | machines |
Asmotor | |
Macht | 150W |
As | 60000rpm/min |
Bescherm | het zelf/wind koelen |
Veranderingssnijder | Specialisatie |
Het verpletteren van vermogen | |
Scherpe snelheid (max.) | 80mm/s |
Drijfsnelheid (max.) | 2500mm/s |
Precisie van knipsel | 0.01mm |
Vacuümsysteem | |
Vacuümmacht | 3.5KW AC 380V |
Vacuüm | schietlood |
Nut | |
Macht | 2.0KW AC380V |
Luchtlevering | 4-6KG/cm2 |
Programmering | |
Het programma geeft uit | Gealigneerd |
De functie geeft uit | Lijn, boog, circula, u-Kromme |
Programmaopslag | HDD |
Visiesysteem | SONE-kleur CCD |
de compensatie van de malensnijder | AUTO |
Vacuümopstelling | AUTO |
Verrichtingsmonitors | |
Iindicator | De staat van de Iindicatormachine |
hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
III. nauwkeurigheid | |
Asprecisie | 0.001mm |
Scherpe precisie | 0.1mm |
IV. veiligheid | |
De werkplaats beschermt | Met vier verzegelde bescherming |
Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
Exigency eindeknoop |

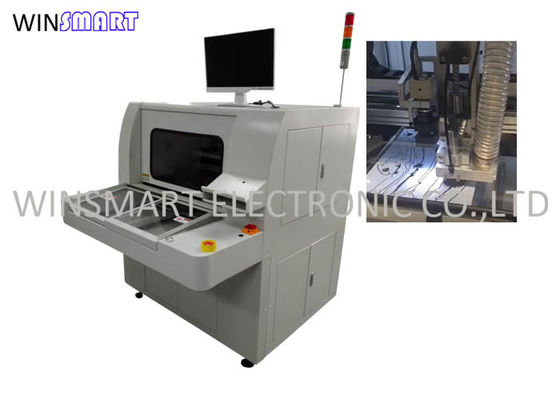

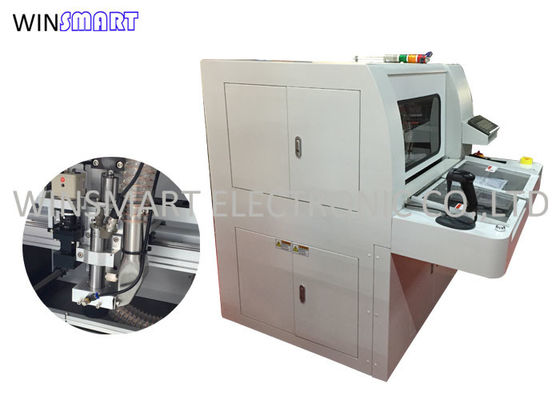

De Routerfoto van tribune Alleen PCB:
Router van tribune omvat de Alleen PCB:
Stofzuiger x 1pc
SycoTecas x 1pc
Het verpletteren van beetje x 10pcs
Instructiehandboek x 1pc
Verrichtingsvideo's
De Router Verschepende Manieren van tribune Alleen PCB
FedEx/DHL/UPS/TNT Uitdrukkelijk
Oceaan
Lucht
Spoorweg
Vrachtwagen
