Productdetails:
|
Scherpe precisie: | ±5μm | Het werktemperaturen.: | 25℃ |
---|---|---|---|
Werkplaats: | 300x300mm | Inrichting: | Aangepast |
Lasermerk: | Optowave | NAAM: | PCB-Lasersnijmachine |
Hoog licht: | V de Machine van PCB Depaneling van de Scorelaser,FPC-de Machine van Laserpcb Depaneling,De water Gekoelde Machine van Laserdepaneling |

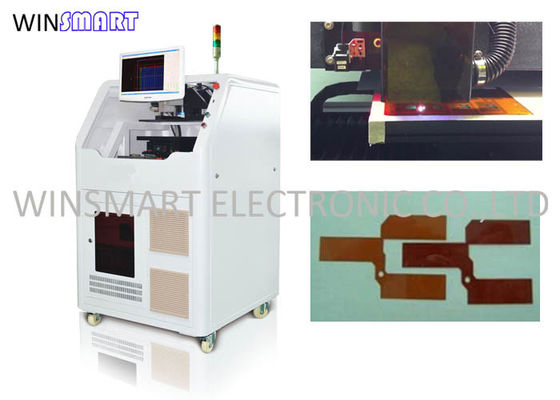

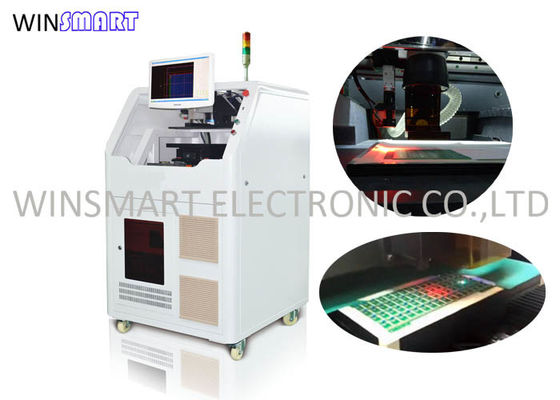

PCB-de Laser Depaneling van de Lasersnijmachine van Geassembleerde PCBs/FPCs
FAQ:
Q: Welk soort PCBs is het uitvoerbare gebruik deze machine?
A: De panelen van FPC en FR4-, die v-score en lusjeraad omvatten.
Q: Wat is laserhoofd van de machine?
A: Wij gebruiken de laser van de V.S. Optowave.
Q: Welk soort laserbron u verstrekt?
A: Groen, Co2, UV en picoseconde.
Q: Wat is scherpe snelheid?
A: Het hangt van PCB-materiaal, dikte en scherpe effect vereisten af.
Q: Veroorzaakt het stof tijdens knipsel?
A: Geen stof, maar rook, machine komen met uitlaatsysteem en waterkoeler
PCB-de Voordelen van de Lasersnijmachine:
1. Geen mechanische spanning
2. Lagere het bewerken kosten
3. Betere kwaliteit van besnoeiingen
4. Geen verbruiksgoederen
5. Veranderingen van de ontwerp laten de veelzijdigheid-eenvoudige software toepassingsveranderingen toe
6. De werken met oppervlakte-teflon, ceramisch, aluminium, messing en koper
PCB-de Specificatie van de Lasersnijmachine:
Laser | Q-Switched al UVlaser in vaste toestand diode-gepomptde |
Lasergolflengte | 355nm |
Laserbron | Optowave UV15W@30KHz |
Het plaatsen Precisie van Worktable van Lineaire Motor | ±2μm |
Herhalingsprecisie van Worktable van Lineaire Motor | ±1μm |
Efficiënt Werkend Gebied | 300mmx300mm (Klantgericht) |
Aftastensnelheid | (maximum) 2500mm/s |
Werkend gebied | 40mmх40mm |
PCB-de Scherpe Materialen van de Lasersnijmachine
1. Flexibele kringsraad, stijve kringsraad, stijf-flex de sub-raadsverwerking van de kringsraad.
2. De stijve, flexibele component van de de sub-raadsverwerking van de kringsraad is geïnstalleerd.
3. Dunne koperfolie, een pressure-sensitive zelfklevend blad (PSA), een acrylfilm, een film van de polyimidedeklaag.
4. Dikte van 0.6mm of minder precisie ceramisch knipsel, het dobbelen; verscheidenheid van het snijden van de grondstof (silicium, keramiek, glas, enz.)
5. Etsprecisie die diverse functionele films, een organische film en ander precisieknipsel vormen.
6. Polymeer: polyimide, polycarbonaat, polymethylmethacrylate, Fr-4, pp, enz.
7. Functionele film: goud, zilver, koper, titanium, aluminium, chromium, ITO, silicium, poly-crystalline silicium, amorf silicium en een metaaloxide.
8. Bros materiaal: monocrystalline silicium, polycrystalline silicium, ceramisch en saffier.
PCB-het Knipselresultaat van de Lasersnijmachine:
