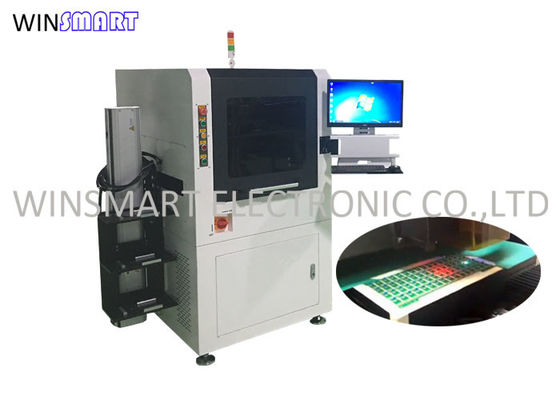

Volledig Automatische PCB-Lasersnijmachine

Brand Name:	Winsmart
Model Number:	SMTL460
MOQ:	1 reeks
Prijs:	USD1-150K/set
Packaging Details:	Triplexgeval
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Plaats van herkomst:

CHINA

Certificering:

Kleur:

PCB-materiaal:

FPC, FR4

Werkgebied:

350x300mm

Hoogte:

900 ± 20 mm

Laser bron:

UV-laser

Naam:

PCB-lasersnijmachine

Levering vermogen:

100 Reeksen per Maand

Markeren:

Volledig Automatische PCB-Lasersnijmachine

1μm de Lasersnijmachine van PCB

0.7Mpa-de Machine van Laserpcb Depaneling

Product Description

Volautomatische PCB-lasersnijmachine voor 1,6 mm FR4-printplaat

Volautomatische PCB-lasersnijmachine Instructie:

PCB-depaneling- en singulatielasersystemen winnen aan populariteit, vooral omdat de complexiteit van printplaten en de componentverhoudingen blijven stijgen.Fabrikanten van micro-elektronica en medische apparaten hebben nauwe toleranties en minimale rommel nodig - dit is waar lasertechnologie schittert

Volautomatische PCB-lasersnijmachine Prestaties:

1. Afmeting: 1600 mm x 1500 mm x 1800 mm (LxBxH)

2. Capaciteit UPH: enkele kop 1,5-2,0K (volgens monstertesten)

3. Herhaal nauwkeurigheid: ± 0,003 mm

4. CCD-nauwkeurigheid: ± 0,005 mm

5. Laserkop: UV15W

6. Snijprecisie: +/- 0,03 mm

7. Snijopbrengst: FR4 99,9%

8. Exploitant: 1 persoon

9. Spoorhoogte: 950 mm ± 100 (kan op maat worden gemaakt)

10. Voeding: 220V/15A/50Hz, 0.5-0.7Mpa

Volautomatische PCB-lasersnijmachine Specificatie:

Laser	Q-Switched diode-gepompte alle solid-state UV-laser
Lasergolflengte	355nm
Laserbron	Optogolf UV 15W@30KHz
Positioneringsprecisie van werktafel van lineaire motor	±2μm
Herhalingsprecisie van werktafel van lineaire motor	±1μm
Effectief werkveld	350 mm x 300 mm (aanpasbaar)
Scansnelheid	2500mm/s (max)
Werkveld	40mmх40mm

PCB-voeding en laden:

1. Gebruik het magazijnhefmechanisme + XZ-manipulator + bevestigingsplaatgrijpmechanisme om automatische invoer te realiseren

2. De motormanipulator wordt gebruikt om de heen en weer beweging te realiseren, en de productgrijpfunctie wordt gerealiseerd door de elektrische Z-as en de mechanische klauwfunctie.Stel tegelijkertijd het afvalverzamelgebied in om automatische scheiding van enkele PCBA en afval te realiseren

3. Het laadmechanisme van de grijper van de laadrobot neemt een modus met twee stations aan om de synchrone werking van de bovenste en onderste bevestigingsplaten te realiseren en de productie-efficiëntie te verbeteren.

Afval PCB-verwijdering:

1. De roterende cilinder wordt gebruikt om heen en weer beweging van 90 graden te realiseren, en het vacuüm wordt gebruikt om het afvalframe te zuigen om de functie van het scheiden van het automatische afval en de basisplaat te realiseren.

2. Gebruik de bovenste en onderste cilinder en het vacuümzuigermechanisme om het afvalframe nauwkeurig vast te pakken.

3. De bak is uitgerust met een radiovezel, die de automatische herinneringsfunctie van volledig afval realiseert.

Neem voor meer informatie vrijblijvend contact met ons op!

Volledig Automatische PCB-Lasersnijmachine 0
