Productdetails:
|
Assnelheid: | 20000-60000RPM | PCB-Materiaal: | FR4, Aluminium |
---|---|---|---|
Het verpletteren van Beetje Dia: | 0.82.5mm | Voordeel: | Lage kosten |
Scherpe precisie: | ±0.05mm | Maximum PCB-Grootte: | 280x2800mm |
Veiligheidsdeur: | ja | Productnaam: | Tribune Alleen PCB Ruoter |
Hoog licht: | Router van tribune de Alleen PCB Depaneling,3.5KW de Router van PCB Depaneling,De Separatormachine van tribune Alleen PCB |

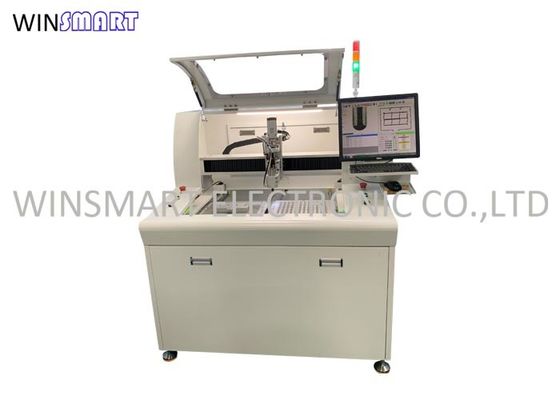

Van de Routerpcb van tribune de Alleen PCB van de de Separatormachine Oplossing van het de Lage Kosten Hoge Beëindigen
PCB-Routeroverzicht:
Het wordt ontworpen als lage kostenoplossing om aan de middelgrote depaneling vereisten van volumepcb met een machine te voldoen die de mechanische noodzakelijke eigenschappen voor het betrouwbare nauwkeurige depaneling verstrekt.
PCB-Routerspecificatie:
ModelNumber | SMTR07 |
Machinegrootte | 1220 (L) x 1200 (W) x 1850 (H) mm |
Voltage | 380V/50Hz, 3.5KW |
Maximum PCB-Grootte | 280x280mm |
PCB-Dikte | 0.43mm |
Het voeden Wijze | Hand |
PCB-het Plaatsen | Aangepaste inrichting |
Programmering | Het visieonderwijs, gealigneerde programmering |
Scherpe As | SycoTec 60000rpm/min |
Koeltype | Het zelf koelen |
De Wijze van de stofinzameling | Bodeminzameling |
Scherpe Snelheid | 1-100mm/s |
Scherpe Nauwkeurigheid | ±0.05mm |
Het verpletteren van Beetje | 0.8-3.0 Diameter, linkeromwenteling |
Herhaal Nauwkeurigheid | ±0.02mm |
Stofzuiger | (Facultatieve) Up/bottom |
Actieve Beschermende Functie | Het gordijn van het veiligheidslicht |
Veiligheidsdeur | Handdeur |
Programmeringsmethode | Het camera bijgestane onderwijs |
PCB-Routereigenschappen:
1. Kleine algemene voetafdruk
2. Hoge stabiliteit, gemakkelijk onderhoud
3. Eenvoudige verrichting, korte omschakelingstijd
4. Ontwerp voor kleine en middengrootte PCBA
5. Dubbele werkende lijsten
Andere Technische Bril:
Manipulator
Configuratie: X, Y, Z-AS
Manipulatorherhaalbaarheid: ±0.02mm
Werkstation
Comité plaats: aangepaste inrichting
Het laden: hand
Comité grootte: 280x280mm
Comité dikte: 0.43.0mm
Assysteem
Asmotor: SycoTec 4025HY
Assnelheid: maximum 60000rpm
Hulpmiddelverandering: hand
Het verpletteren van beetje: 0.82.5mm diameter
Visitionsysteem
Camera van het hoge resolutieccd de videoonderwijs.
Fiduciaire correctie.
Programmering
Online: visie bijgestaan punt om het handonderwijs te richten.
Het uitgeven Fuction: droog bijgestane looppasvisie/de wijze van de testlooppas.
Machineafmeting
Grootte: 1.22M x 1.2M x 1.8M
Gewicht: 600kgs
