PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten

PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten
PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten

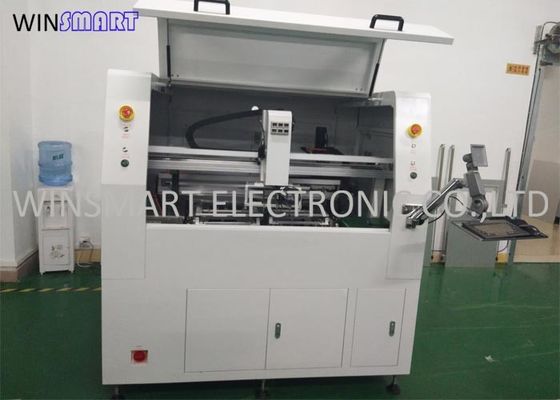

Grote Afbeelding :  PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Winsmart
Certificering: CE
Modelnummer: SMTIR500
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: USD1-35000
Verpakking Details: triplexgeval
Levertijd: 5-10 dagen
Betalingscondities: T/T, L/C, Western Union
Levering vermogen: 100 reeksen/maand

PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten

beschrijving
NIEUW: 100% Ce-Goedkeuring: ja
Assnelheid: 60000rpm PCB-het Plaatsen: Aangepaste Inrichting
Garantie: 1 jaar Naam: Gealigneerde PCB-Routermachine
Hoog licht:

De Routermachine van PCB van Ce Gealigneerde

,

2 Machine van de lijsten de Gealigneerde PCB Router

,

De gespleten PLC Router van Controlepcb

Gealigneerde PCB-Routermachine voor PCB-Assemblage met 2 Lijsten 0.83.0mm Snijder



Nr. BESCHRIJVING GEGEVENS
1 De maximum grootte van PCB 400×400mm (zou kunnen worden aangepast)
2 Servosysteem X, y-Asac servomotor (400W) Z As (100W)
3 Assnelheid 2000-60000rpm/min
4 Scherpe snelheid 1-100mm/sec
5 PCB-positie Kaliberinrichting
6 Het plukken systeem Auto
7 Het stof verzamelt De bodem verzamelt
8 Hulpmiddel φ0.8~3mm
9 Scherpe nauwkeurigheid ±0.05mm
10 PC Windows 7 of vensters 10
11 Bewegende snelheid 1000mm (maximum) /s
12 Programmering PC/CCD
13 Luchtlevering 5-8㎏/㎝ ³
14 Voeding AC220V±5% 50 /60Hz 3kw


Specificatie:

1) Model: SMT-IR500

2) Machineafmeting: 1902 (W) x1373 (D) x1700 (H), gewicht: 1400kgs

3) Motiesysteem

a. Motor: 7 asac bus servomotor

b. Herhaalbaarheid: ±0.02mm

c. Scherpe precisie: ±0.05mm

d. Herhaalbaarheid: ±0.02mm

e. Resolutie: ±0.01mm

f. As: X/Y1/Y2/Z/A/B/C

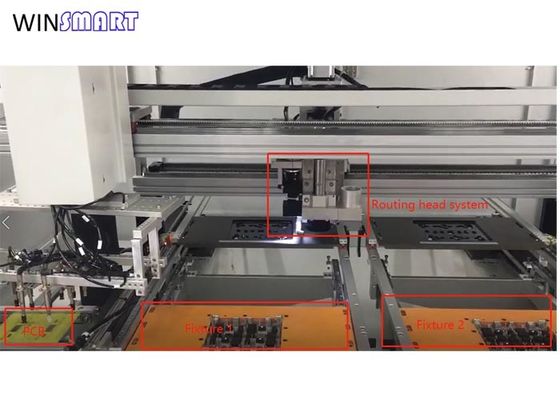

4) Werkend platform

a. Werkende lijsten: 2

b. De plaatsende manier van PCB: speldgaten of van afvalpcb rand

c. Uit voorwaarts/gekomen Comité: automatisch

d. Malengebied: 400x500mm

e. PCB-dikte: 0.33mm

5) Asmotor

a. Macht: 380W, merk: Duitsland Kavo

b. Maximum assnelheid: 100000rpm/ESD

c. Koelmanier: luchtkoeling

d. Het verpletteren van beetjes: handvat 3.175mm dia

e. Het verpletteren van beetje die manier vervangen: auto/handboek

6) Laser altimetry systeem

a. Functie: controleer de PCB-ladingshoogte, verhinder drukplaat

b. Maatregelenwaaier: 0.005mm14mm

c. Maatregelenprecisie: ±0.005mm

7) Vacuümsysteem

a. Capaciteit: 63L/minute

b. Functie: Vacuüm het blazen functie met alle accomodatie

8) Het systeem van de stofinzameling

a. Macht: 3HP luchtzuiveringstoestel

b. Uitlaatvolume: 4-5 M3/Minute

c. Statische druk: -2300mmaq

9) Elektrische voeding

a. Macht: 220V, Fase I, 20A, 50/60Hz

b. Gasbron: 4-5 L/Minute



Het Systeem van de machineverrichting

1. Verrichtingsinterface: Windows 7

2. Visueel systeem: Hoge resolutie digitale camera/Cognex Vision System

3. Programmering:

a. De greepcoördinaten van AOI scanning/CCD

b. De hoekige functie van het filmexemplaar

c. Wijzig automatisch coördinaten, ccd synchronisatie

d. Andere functies: De compensatie van de hulpmiddeldiameter, de schoonmakende uiteinden van de Stofcollector



De Eigenschappen van de malenmachine:

1. De scherpe weg volledige gesloten lijn, fout volgen het in real time, koppelt, compensatie, eerste high-end van China intelligent systeem terug

2. Het gebruiken voerde gespleten PLC in, die de traditionele gecomputeriseerde raadsplc controlekaart, de hogere stabiliteit en sterkere anti-interference breken.

3. Van de de laserhoogte van China eerste de metingsfunctie, eenvoudige verrichting en hogere veiligheidsprestaties

4. Met de hogere het bestrooien configuratie, met de klierfunctie, is het het zuigen effect beter

5. Identificeer automatisch streepjescodes en win scherpe programma's terug





Pakket:

PLC van Ce Gespleten de Routermachine van Controle Gealigneerde PCB voor met 2 Lijsten 0
