Productdetails:
|
| PCB-dikte: | 0.83.0mm | Toepassing: | Lusjepcba paneel |
|---|---|---|---|
| Scherpe precisie: | ±0.05mm | De dienst ter plaatse: | ja |
| Stofzuiger: | 3HP/2.2KW | snijder: | 0.83.0mm |
| Gebruikershandleiding: | 1PC | productnaam: | CNC het Malenmachine van PCB |
| Hoog licht: | Van de Inzamelingspcb van het bodemstof het Malenmachine,3.0mm het Malenmachine van Diktepcb,De Inzamelingscnc van het bodemstof de Molen van PCB |
||

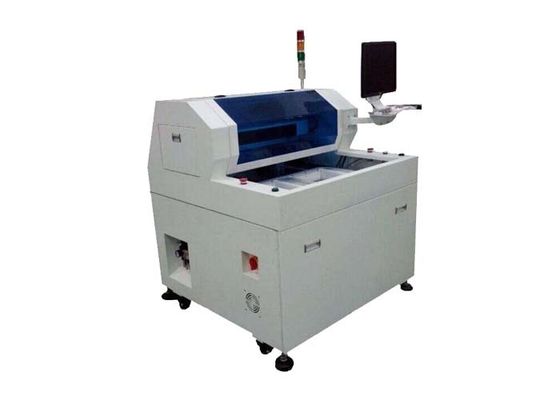

Automatisch CNC van de het Malenmachine van PCB van het de Bodemstof de Inzamelingsontwerp
De Routereigenschappen van PCB Depaneling:
1. 1.X10 het inzoomenbeeld maakt programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
2. Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3. Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
4. Heeft het verpletteren van de tijd het controleren en alarmsysteem van het beetjeleven om exploitant eraan te herinneren om het verpletteren van beetjes te veranderen wanneer het 120M knipsel beëindigt. En verpletterend beetje eerst 2mm snijd het eerste malenpunt, sneed midden 2mm het tweede malenpunt, snijden laatste 2mm het derde malenpunt om zijn het levenstijd te verhogen.
Machinespecificatie:
| I. hardware | |
| AS | (De facultatieve) as van de ochtendster |
| CCD | Sony 520 lijn industriële camera's |
| LENS | Computar EX2C |
| Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
| Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
| MOTOR | JiaBaolcf Reeks |
| I/O CONTRONL-KAART | HFC PCI-9074 |
| BESTUURDERScontronl KAART | HFC PCI-9074 |
| I/O KAART | PCI-9074-64pcs/-38pcs |
| Statische schoonmaakbeurt | Statisch-ST401A Reeks |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Machineinterface | AOC LCD17“, Logitech-muis |
| 2. software | |
| Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
| Verrichting GUI | Engels Windows XP |
| Het programma geeft uit | Gealigneerd |
| Visiesysteem | De compensatie van CCD AOTU |
| Controlesysteem | F 1.2.88 versie |
Machineparameters:
| Globaal | |
| Afmetingen (W*D*H) | 1220mm*1380mm*1240mm |
| Gewicht | 450KG |
| Hoogtecompensatie | 60~110mm |
| Manipulator | |
| Motortype | JiaBaoreeks |
| Het plaatsen herhaalbaarheid | 0.001mm |
| (Maximum) as werkplaats | 650mm*560mm*50mm |
| Werkplek | |
| PCB-bevestiging | norm, specialisatie |
| PCB-laden en lossen | hand |
| PCB-(maximum) grootte | 280*320mm |
| PCB dik (maximum) | 3.5mm |
| Fixturing | |
| Starheid het fixturing | Aangepast maak inrichting |
| Fixturingsbevestiging | machines |
| Asmotor | |
| Macht | 150W |
| As | 60000rpm/min |
| Bescherm | het zelf/wind koelen |
| Veranderingssnijder | Specialisatie |
| Het verpletteren van vermogen | |
| Scherpe snelheid (max.) | 80mm/s |
| Drijfsnelheid (max.) | 2500mm/s |
| Precisie van knipsel | 0.01mm |
| Vacuümsysteem | |
| Vacuümmacht | 3.5KW AC 380V |
| Vacuüm | schietlood |
| Nut | |
| Macht | 2.0KW AC380V |
| Luchtlevering | 4-6KG/cm2 |
| Programmering | |
| Het programma geeft uit | Gealigneerd |
| De functie geeft uit | Lijn, boog, circula, u-Kromme |
| Programmaopslag | HDD |
| Visiesysteem | SONE-kleur CCD |
| de compensatie van de malensnijder | AUTO |
| Vacuümopstelling | AUTO |
| Verrichtingsmonitors | |
| Iindicator | De staat van de Iindicatormachine |
| hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
| De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
| motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
| Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
| Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
| Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
| III. nauwkeurigheid | |
| Asprecisie | 0.001mm |
| Scherpe precisie | 0.1mm |
| IV. veiligheid | |
| De werkplaats beschermt | Met vier verzegelde bescherming |
| Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
| Exigency eindeknoop |
Garantieperiode en de dienstwerkingsgebied:
Het materiaal is gezuiverd en gecontroleerd alvorens de fabriek, en het bedrijf te verlaten zal waarborgen zijn gebruik binnen de volgende voorwaarden.
1. Garantieperiode
Één jaar na het verlaten van de fabriek, de belangrijkste schachtlooppas 3500 uren.
2. De dienstwerkingsgebied
Tijdens de garantieperiode, zal het bedrijf foutloos van last herstellen, maar de volgende voorwaarden zullen niet behandeld worden door de garantie.
Suggestie: controleer gelieve het instructiehandboek of ons bedrijf te contacteren als u om het even welk probleem ontmoet geen dat u in het daadwerkelijke proces begrijpt
