Productdetails:
|
| CE Goedkeuring: | Ja | Origineel: | 100% Nieuw |
|---|---|---|---|
| Spanning: | 220V/110V | Min paneel: | 122x12mm |
| Max paneel: | 300x300mm | Naam: | Inline PCB-scheider |
| Hoog licht: | Gealigneerde PCB-Separator,Mitsubishi-PLC de Separator van Controlepcb,1800W de Snijder van PCB Depaneling |
||

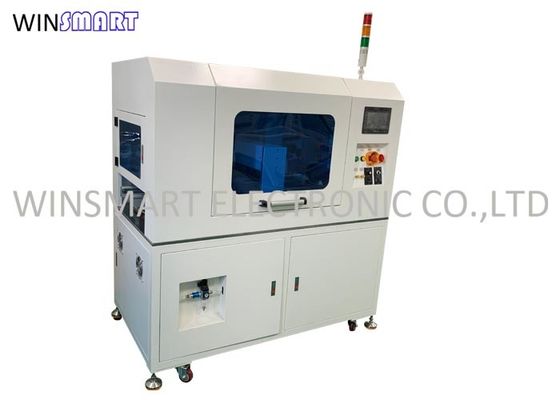

Multifunctionele inline PCB-scheidingsmachine voor V-cut en tab-PCB-depaneling
Inline PCB-separatorfuncties:
1. Deze machine wordt gebruikt voor het depanelen van printplaten na de inserter.
2. Het heeft de functies van automatische invoer en automatisch laden en de machine is eenvoudig te bedienen.
3. De instelling van elke parameter zorgt voor de consistentie van de boardfeeding en de boarddepaneling.
4. Precisiestappenmotor en SMC-pneumatische componenten worden gebruikt, met een hoge herhaalbaarheid.
5. Met behulp van Mitsubishi PLC en het aanraakscherm van Taiwan is de bedieningsinterface eenvoudig.
6. Efficiëntie: 15s / pc (150x150mm, 8 messets).
7. Veiligheidssensoren in het werkgebied.
Kenmerken van de inline PCB-separator:
1. Een enkele groep van meerdere snijplotters kan automatisch worden verdeeld en er kunnen verschillende snijplotters worden gemaakt op basis van verschillende producten.
2. Uitgerust met acrylafdekking om de veiligheid te garanderen.
3. Het elektrische besturingsgedeelte kan worden geselecteerd in de mens-machine-interface, handig om te openen of af te schermen.
4. Onder de mesvorm bevindt zich een opvangbak voor stof.
5. Adopteer vierkant lasframe, plaatstalen afdichtplaat, staalverf bakken op het oppervlak.
6. Geschikt voor alle panelen met V-groef.
7. Depaneling-materiaal: FR, aluminium
Inline PCB-separator snijproces:
Stap 1: Het bovenste bordmechanisme stuurt de PCBA naar de vooraf bepaalde baan, de transportbaan stuurt de PCBA naar de bovenkant van het onderste rechte mes, het onderste rechte mes gaat omhoog, het bovenste rechte mes beweegt en snijdt in de Y-richting totdat alle V kerflijnen in de Y-richting worden uitgesneden.
Stap 2: De gescheiden platen die in de Y-richting zijn gesneden, stromen naar meerdere groepen van meerdere snijplotters door de baan en de PCB die in de X-richting is gesneden, is in één keer voltooid.
Stap 3: De enkele gescheiden PCB valt op de afvoertransportband en stroomt naar het achterste werkstation.
Stap 4: Er is een stofzuiger onder de snijmatrijs van de machine om het stof te absorberen.
Inline PCB-separatordetails:
Inline PCB-separatorspecificatie:
| Machine-dimensie | Naam | Inline V-Cut PCB-scheider |
| Dimensie | 1500*800*1500mm | |
| Gewicht | 600 kg | |
| Kleur | Wit | |
| Gebruiksvereisten | Stroomvoorziening | AC220V, 1800W |
| Luchttoevoer | 0,6 MPa | |
| Omgeving | Schoon en droog, vermijd vochtigheid of hoge temperaturen | |
| Minimale afstand tussen component en kerflijn | 1,5 mm | |
| PCB-paneelbereik | 12x12mm – 300x300mm | |
| Aanpassing van de voerdeur | Vaste voorzijde, verstelbare achterzijde | |
| Maximale componenthoogte | Boven 35 mm, onder 20 mm | |
| Software | PLC | Lokaal merk |
| Parameterinstelling | Instelling op touchscreen | |
| Opslag | Beschikbaar voor 50 programma's | |
| Touch screen | Taiwanees merk | |
| Sensor | Omron | |
| Messpecificaties | Materiaal | Japans hoog staal |
| Engel | 10-30 graden | |
| Levenslang | 3.000.000 keer | |
| De precisie van de mesvorm | 0,1 mm | |
| Vervang de mesvormtijd | 60 minuten | |
| Andere functie | Bescherming tegen verkeerde bediening | Sensor, software |
| Veilige bescherming | Noodstopschakelaar | |
| Stroom- en gasuitschakelfunctie | Ja | |
| Zelfcontrole functie | Opstarttijdbewaking, capaciteitsbewaking, storingsinformatie apparatuur en automatisch uitsluitingssysteem |
