Productdetails:
|
| Kleur: | Wit | PCB-dikte: | 0.83.0mm |
|---|---|---|---|
| Toepassing: | Lusjepcba paneel | Scherpe precisie: | ±0.05mm |
| Maximum PCB-Grootte: | 280x320mm | Stofzuiger: | 3HP/2.2KW |
| Het verpletteren van beetje: | Dia 0.82.5mm | Gebruikershandleiding: | 1pc |
| Installatie ter plaatse: | Ja | Productnaam: | Automatische PCB-Routermachine |
| Hoog licht: | 3.0mm Dikke de Routermachine van PCB,2.2KW CNC het Malenmachine van PCB,80mm/S CNC het Malenmachine van PCB |
||

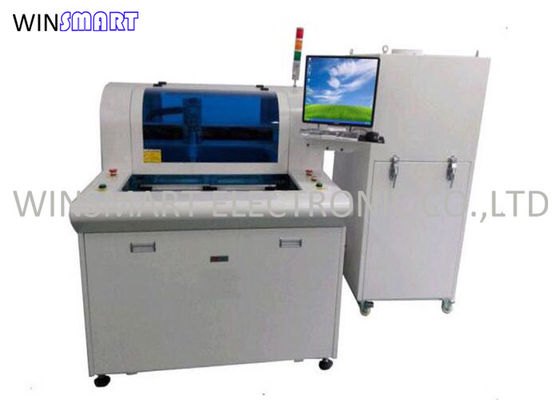

De automatische PCB-CNC van de Routermachine van de het Malenmachine van PCB Separator van PCB
De automatische PCB-Eigenschappen van de Routermachine:
1. 1.X10 het inzoomenbeeld maakt programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
2. Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3. Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
4. Heeft het verpletteren van de tijd het controleren en alarmsysteem van het beetjeleven om exploitant eraan te herinneren om het verpletteren van beetjes te veranderen wanneer het 120M knipsel beëindigt. En verpletterend beetje eerst 2mm snijd het eerste malenpunt, sneed midden 2mm het tweede malenpunt, snijden laatste 2mm het derde malenpunt om zijn het levenstijd te verhogen.
De automatische PCB-Specificatie van de Routermachine:
| I. hardware | |
| AS | (De facultatieve) as van de ochtendster |
| CCD | Sony 520 lijn industriële camera's |
| LENS | Computar EX2C |
| Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
| Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
| MOTOR | JiaBaolcf Reeks |
| I/O CONTRONL-KAART | HFC PCI-9074 |
| BESTUURDERScontronl KAART | HFC PCI-9074 |
| I/O KAART | PCI-9074-64pcs/-38pcs |
| Statische schoonmaakbeurt | Statisch-ST401A Reeks |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Machineinterface | AOC LCD17“, Logitech-muis |
| 2. software | |
| Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
| Verrichting GUI | Engels Windows XP |
| Het programma geeft uit | Gealigneerd |
| Visiesysteem | De compensatie van CCD AOTU |
| Controlesysteem | F 1.2.88 versie |
De automatische PCB-Parameters van de Routermachine:
| Globaal | |
| Afmetingen (W*D*H) | 1220mm*1380mm*1240mm |
| Gewicht | 450KG |
| Hoogtecompensatie | 60~110mm |
| Manipulator | |
| Motortype | JiaBaoreeks |
| Het plaatsen herhaalbaarheid | 0.001mm |
| (Maximum) as werkplaats | 650mm*560mm*50mm |
| Werkplek | |
| PCB-bevestiging | norm, specialisatie |
| PCB-laden en lossen | hand |
| PCB-(maximum) grootte | 280*320mm |
| PCB dik (maximum) | 3.5mm |
| Fixturing | |
| Starheid het fixturing | Aangepast maak inrichting |
| Fixturingsbevestiging | machines |
| Asmotor | |
| Macht | 150W |
| As | 60000rpm/min |
| Bescherm | het zelf/wind koelen |
| Veranderingssnijder | Specialisatie |
| Het verpletteren van vermogen | |
| Scherpe snelheid (max.) | 80mm/s |
| Drijfsnelheid (max.) | 2500mm/s |
| Precisie van knipsel | 0.01mm |
| Vacuümsysteem | |
| Vacuümmacht | 3.5KW AC 380V |
| Vacuüm | schietlood |
| Nut | |
| Macht | 2.0KW AC380V |
| Luchtlevering | 4-6KG/cm2 |
| Programmering | |
| Het programma geeft uit | Gealigneerd |
| De functie geeft uit | Lijn, boog, circula, u-Kromme |
| Programmaopslag | HDD |
| Visiesysteem | SONE-kleur CCD |
| de compensatie van de malensnijder | AUTO |
| Vacuümopstelling | AUTO |
| Verrichtingsmonitors | |
| Iindicator | De staat van de Iindicatormachine |
| hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
| De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
| motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
| Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
| Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
| Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
| III. nauwkeurigheid | |
| Asprecisie | 0.001mm |
| Scherpe precisie | 0.1mm |
| IV. veiligheid | |
| De werkplaats beschermt | Met vier verzegelde bescherming |
| Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
| Exigency eindeknoop |
De automatische PCB-Routermachine lost onder Pijnpunten: op
De huidige die pijnpunten door verwerkende ondernemingen onder ogen worden gezien zijn als volgt
1. De dagelijkse productie is tijdrovend, inefficiënt en langzaam.
2. Het is moeilijk om het productieproces te controleren en de kwaliteit van productie en de dienst te verbeteren.
3. Oude productiemethodes, lage productiecapaciteit, slechte kwaliteit en het hoge tarief van de klantenklacht.
4. Hoge werkgelegenheidskosten en ernstig tekort aan arbeidskrachten.
5. Gebrek aan efficiënt productiemateriaal, omdat de kwaliteit van de producten niet op zijn plaats, resulterend in projectverliezen, merk geen concurrentievermogen beïnvloedt.
