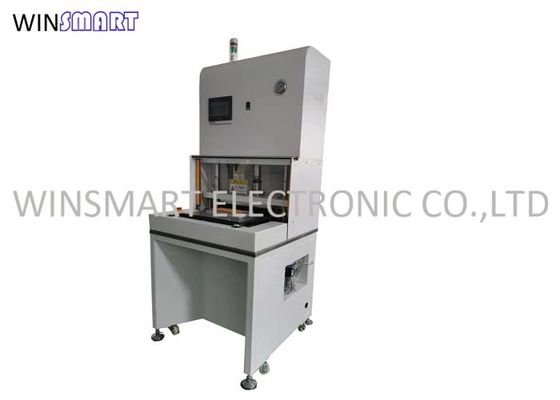

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 reeks
Prijs:	USD1-10000/set
Packaging Details:	triplexgeval
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

PCB-Materiaal:

FR4, MCPCB

Voltage:

Verleende naverkoop de Dienst:

Ingenieurs beschikbaar aan de dienstmachines overzee

Macht (w):

Certificaat:

Naam:

De machine van het matrijzenponsen

Levering vermogen:

100 reeksen

Markeren:

De cilinder Gedreven Machine van het Matrijzenponsen

PCB-het Ponsenmachine van de Separatormatrijs

3A PCB-Ponsenmachine

Product Description

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen

De Machinebeschrijving van het matrijzenponsen:

Het ponsen is een proces waar de schroeiplek PCBs uit het paneel door het gebruik van speciainrichting wordt geslagen. Het is een inrichting in twee delen, met scherpe bladen op één deel en steunen op andere. De productiecapaciteit van sunch een systeem is hoog, maar de inrichtingen zijn vrij duur en vereisen het regelmatige scherpen.

De Machineeigenschappen van het matrijzenponsen:

1. Depaneling PCB/FPC door middel van ponsenmatrijzen, die micro-cracks te vermijden door handboek wordt veroorzaakt.

2. Matrijs bewerken is veranderlijk

3. Gemakkelijke opstelling van ponsenmatrijzen

4. Laden en leegmaken PCBs zijn geschikt

5. De gemakkelijke verrichting, heeft veilig beschermingssysteem

6. Gedreven luchtcilinder, milieubescherming

7. Hoog rendement, controles van de cyclus de scherpe tijd binnen 15 seconden, geschikt voor hoog volume PCBs

De Machinespecificatie van het matrijzenponsen:

Werkplaats	460*320mm
Werkdruk	0.45-0.7Mpa
Scherpe precisie	±0.05mm
Cyclusduur	7-15 seconden
Output	8T
PCB/FPC dikte	0.083.5MM
PCB/FPC materiaal	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Scherpe wijze	Ponsen
Stempelinrichting	Matrijs het bewerken (vorm)
Werkend Bezit	LCD de vertoning, registreert automatisch het aantal van verwerkte producten, automatisch ponsen
Transmissiehaven	Internationale norm
Verrichtingstaal	Engels
Slag	50MM
Vormhoogte	170MM
Macht	380/220V
Zekering	3A
Machineafmeting	820x740x1750mm
Machinegewicht	680kgs

PCB-de Matrijs van de Ponsenmachine het Bewerken Installatiestappen:

1. Verwijder de veiligheidsdeur

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen 0

2. Plaats de twee speldgaten op de grondplaat van de lagere vorm op de twee haken.

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen 1

3. Voed de hogere vorm in de lade (zie onder beeld), en de vormrand en de hogere plaat worden overlapt.

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen 2

4. De machineschakelaars aan handwijze. Druk de „voor en achter“ knoop om de lagere vorm in de machine te voeden.

5. Maak de luchtbron los, zullen de hogere en lagere cilinders langzaam vallen, en de gidspost van de hogere vorm zal zich in de lagere vorm uitbreiden, en twee zullen langzaam dicht bij elkaar.

6. Nadat de hogere en lagere vormen worden gesloten, haal manueel de duimschroeven zoals aangetoond in het cijfer aan. Zorg ervoor de hogere vorm zich niet kan bewegen. Na het aanhalen, wordt de luchtbron verbonden, de cilinderstijgingen, is de hogere vorm gescheiden, en de luchtbron is opnieuw losgemaakt om te controleren of de hogere vorm en de lagere vorm kunnen worden gesloten. Herhaal een of twee keer de verrichting om ervoor te zorgen dat hoger en lager matrijzen regelmatig gesloten alvorens aan de volgende stap te werk te gaan is.

De milieucilinder Gedreven Separator van de Machinepcb van het Matrijzenponsen 3
