Productdetails:
|
Machinefunctie: | PCB Depaneling | PCB-Dikte: | 0.43.5mm |
---|---|---|---|
As: | SycoTec | Scherpe Precisie: | ±0.05mm |
Max Panel: | 460x410mm | Naam: | PCB-de Machine van de Malensnijder |
Hoog licht: | Machine van de het Malensnijder van tribune de Alleen PCB,De zelf Koelpcb-Machine van de Malensnijder,5mm de Routermachine van PCB Depaneling |

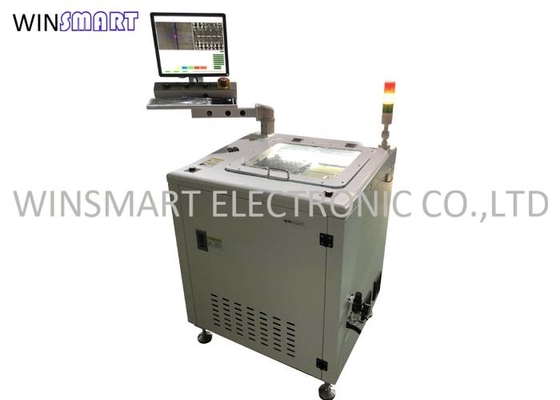

De rendabele het Type van het Malensnijder van Tribune Alleen PCB Machine van de de Separatorrouter van PCB
PCB-de Machinefunctie van de Malensnijder:
PCB-de machine van de malensnijder is een soort materiaal dat hoofdzakelijk malensnijder gebruikt die bij hoge snelheid aan afzonderlijke multi verbonden PCB volgens pre het uitgeven weg lopen. Het kan hand brekende of snijdende tekorten van c-besnoeiing of duw vervangen, productkwaliteit verbeteren en schroottarief verlagen. Deze machine keurt recentste besturingssysteem met mens-machine interface goed. De scherpe weg kan door het hoge pixelccd onderwijs en het uitgeven worden gewijzigd, en het kan ook stap voor stap worden gewijzigd. Gebruikend het roterende platform als het laden en leegmakend apparaat van PCB, kan de nutteloze tijd van de machine effectief worden verminderd, en de ideale productieefficiency kan worden bereikt.
PCB-de Machinevoordelen van de Malensnijder:
1. Facultatief enig/dubbel platform
2. De visiesysteem van PC en CCD-
3. Programmering met compensatie en stofinzameling
4. Beschikbaar voor maximum 460mm raad
5. Flexibel voor verschillend type van producten
6. Open typeplatform voor LD/ULD en autoverbetering met robot
7. Gebruikt voor verpletterde PCB-paneelsingulation met lagere spanning
8. Hoogste knipsel en bodem stofzuiger
PCB-de Machineeigenschappen van de Malensnijder:
1. Uitgerust met hoog pixel kleurenccd overdrijvende lens, hulp het programmaonderwijs en het uitgeven simulatiefunctie, nauwkeurigere precisie en duidelijker beeld.
2. Hulpmiddel het leven die controleren: na het snijden van een bepaalde afstand, zal de malensnijder automatisch toenemen/valt in de positie van de snijkant die niet is gesneden. De op en neer afstand en de tijden kunnen vrij volgens de lengte van de snijkant worden geplaatst, om het leven van de malensnijder te verlengen.
3. Het transparante ontwerp van de veiligheidsdeur maakt het verwerkingsproces duidelijk in een oogopslag. De deur opent op en houdt om ongevallen tijdens verwerking te verhinderen, die een veilig werkend milieu verstrekken voor gebruikers
4. Automatisch van de teken het plaatsen en correctie systeem, bewegende wegvertoning en het volgen, de automatische functie van de nadrukcorrectie, hogere scherpe nauwkeurigheid.
5. Drie zelfde of verschillende programma's kunnen over dezelfde inrichting door teken worden gebruikt, de plaats te bepalen van om de scherpe nauwkeurigheid te verzekeren
6. De krachtige stofcollector kan het probleem schoonmaken en oplossen om stof te snijden. De ingevoerde ventilator maakt de stofinzameling schoner en met geringe geluidssterkte.
7. Maak gebruik van de worktable linkerzijde en het recht om verwerking te ruilen en PCB-substraat te plaatsen, wachttijd te verminderen en productiecapaciteit te verbeteren.
8. In het algemeen, is de snijmachine elektro, en worktable is pneumatisch. Als het lange tijd werkt, kan PCBA wegens ontoereikende luchtdruk worden beschadigd. De machine is volledig ingeschakeld, om zijn nauwkeurigheid en stabiliteit te verzekeren.
PCB-de Machinespecificatie van de Malensnijder:
ModelNumber | SMTR17 |
Machinegrootte | 850 (L) x 750 (W) x 1455 (H) mm |
Voltage | 380V/50Hz, 2.5KW |
Maximum PCB-Grootte | 410x460mm (enige lijst), 260x310mm (dubbele lijst) |
PCB-Dikte | 0.45mm |
Het voeden Wijze | Hand |
PCB-het Plaatsen | Aangepaste inrichting |
Programmering | Het visieonderwijs, gealigneerde programmering |
Scherpe As | SycoTec 60000rpm/min (norm) |
Koeltype | Het zelf koelen |
De Wijze van de stofinzameling | Bodeminzameling |
Scherpe Snelheid | 1-100mm/s |
Herhaal Nauwkeurigheid | ±0.01mm |
Het verpletteren van Beetje | 0.8-3.0 Diameter, juiste omwenteling |
Herhaal Nauwkeurigheid | ±0.02mm |
Controlesysteem | Industriële PC |
As | Duitsland SycoTec 4015HY |
Motiecontrole | de controleraad van de 4 asmotie |
Loodschroef | C5 malend schroeflood |
Camera | De weergave40w greay camera van Duitsland |
LCD | 17 duim |
PCB-de Machine Technische Parameters van de Malensnijder:
Nr. | BESCHRIJVING | GEGEVENS |
1 | Maatregelen. | 850×750×930mm (sluit alarmlicht uit) |
2 | XYZ-slag | 410x460x60mm |
3 | De maximum grootte van PCB | 410×460mm |
4 | Servosysteem | X, y-Asac servomotor (400W) Z As (100W) |
4 | Assnelheid | 2000-60000rpm/min |
5 | Scherpe snelheid | 1-100mm/sec |
6 | PCB-positie | Kaliberinrichting |
7 | Het plukken systeem | Door handboek |
8 | Het stof verzamelt | De bodem verzamelt |
9 | Hulpmiddel | φ0.8~3mm |
10 | Scherpe nauwkeurigheid | ±0.05mm |
11 | PC | Windows 7 of vensters 10 |
12 | Bewegende snelheid | 1000mm (maximum) /s |
13 | Programmering | PC/CCD |
14 | Luchtlevering | 5-8㎏/㎝ ³ |
15 | Voeding | AC220V±5% 50 /60Hz 3kw |
PCB-de Machineinstallatie van de Malensnijder:
1. Milieu het plaatsen
1.1 het materiaal zou in een geventileerde en droge plaats moeten worden geïnstalleerd. Installeer het niet in een plaats die gemakkelijk of brandbaar aan te tasten is.
1.2 die het materiaal zou niet in plaatsen moeten worden geïnstalleerd aan zonlicht en hoge hitte worden blootgesteld.
1.3 plaats niet het materiaal in de plaats met sterke trilling en gemakkelijke botsing.
2. Mechanische installatie
2.1 plaats het materiaal in de aangewezen positie.
2.2 pas het niveau van het materiaal met een niveauinstrument aan, en haal dan de schroef van de voetkop aan.
2.3 verbind de slang van de stofcollector met het stof die haven van het materiaal verzamelen.
2.4 verbind de machtsstop van de stofcollector aan het materiaal om het verrichtingsrichting en van de stofinzameling effect te bevestigen. Als het wordt omgekeerd, vervang om het even welke twee van de drie machtslijnen.
2.5 het aan de grond zetten van vereisten: gelieve te sluiten de apparatuur afzonderlijk aan de gronddraad van aan distributiedoos, en te verbind niet aan ander materiaal in reeks.
3. Voedingconfiguratie
3.1 de standaardinvoer van het materiaal is eenfasig 220 V AC.
3.2 het materiaal voerde driefasen380v AC moet in met transformator worden uitgerust.
PCB-de Grootte van de de Machineverschijning van de Malensnijder:
