Productdetails:
|
Voorwaarde: | Nieuw | PCB-Materiaal: | FR4, Aluminium |
---|---|---|---|
PCB-Dikte: | 0.83.0mm | Voordeel: | Dubbele lijsten |
Scherpe Precisie: | ±0.05mm | Oorsprong: | China |
Eigenschap: | Hoogste knipsel | Scherpe Snelheid: | 1-100mm/s |
Reinigingsmachine: | Facultatief bovenkant en bodem vacuümsysteem | Productnaam: | De Routermachine van PCB CNC |
Hoog licht: | CCD die de Routermachine plaatsen van PCB CNC,Automatische de Routermachine van PCB CNC,60000rpm/min de Routermachine van PCB Depaneling |

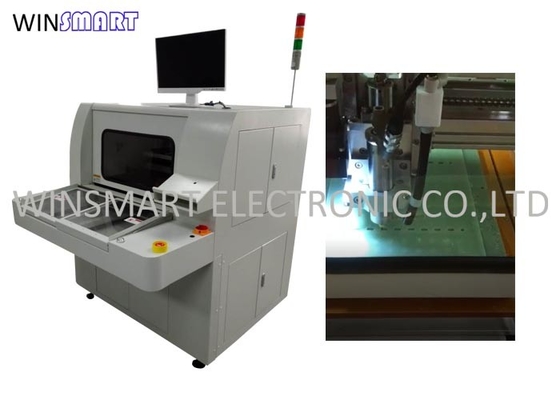

Automatische CCD die van de de Routermachine van PCB CNC de Hoogste Scherpe Stofzuiger plaatsen
De Inleiding van de de Routermachine van PCB CNC:
Een Depaneling-router is een machine gelijkend op houten router. Het gebruikt een routerbeetje om het materiaal van PCB te malen. De hardheid van het PCB-materiaal verslijt het beetje, dat moet periodiek worden vervangen.
Het verpletteren vereist dat de enige raad gebruikend lusjes in een paneel wordt verbonden. Het beetje maalt het gehele materiaal van de tabel. Het produceert veel stof dat moet worden gezogen. Het is belangrijk voor het vacuümsysteem om ESD brandkast te zijn. Ook moet fixturing van PCB strak zijn - gewoonlijk worden een aluminiumkaliber of een vacuümholdingssysteem gebruikt.
De Eigenschappen van de de Routermachine van PCB CNC:
1. Twee-dia lijsten
2. Lage spanning
3. Vlotte snijkant
4. Manullading /unloading
5. CCD-systeem voor nauwkeurig knipsel
6. Regelbare scherpe snelheid 1-100mm/s
De Specificaties van de de Routermachine van PCB CNC:
Globaal | |
Afmetingen (W*D*H) | 1250mm*1650mm*1450mm |
Gewicht | 750KG |
Hoogtecompensatie | 60~110mm |
Manipulator | |
Motortype | JiaBaoreeks |
Het plaatsen herhaalbaarheid | 0.001mm |
(Maximum) as werkplaats | 650mm*560mm*50mm |
Werkplek | |
PCB-bevestiging | norm, specialisatie |
PCB-laden en lossen | hand |
PCB-(maximum) grootte | 320*320mm |
PCB dik (maximum) | 5mm |
Fixturing | |
Starheid het fixturing | Aangepast maak inrichting |
Fixturingsbevestiging | machines |
Asmotor | |
Macht | 150W |
As | 60000rpm/min |
Bescherm | het zelf/wind koelen |
Veranderingssnijder | Specialisatie |
Het verpletteren van vermogen | |
Scherpe snelheid (max.) | 80mm/s |
Drijfsnelheid (max.) | 2500mm/s |
Precisie van knipsel | 0.01mm |
Vacuümsysteem | |
Vacuümmacht | 3.5KW AC 380V |
Vacuüm | schietlood |
Nut | |
Macht | 2.0KW AC380V |
Luchtlevering | 4-6KG/cm2 |
Programmering | |
Het programma geeft uit | Gealigneerd |
De functie geeft uit | Lijn, boog, circula, u-Kromme |
Programmaopslag | HDD |
Visiesysteem | SONE-kleur CCD |
de compensatie van de malensnijder | AUTO |
Vacuümopstelling | AUTO |
Verrichtingsmonitors | |
Iindicator | De staat van de Iindicatormachine |
hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
III. nauwkeurigheid | |
Asprecisie | 0.001mm |
Scherpe precisie | 0.1mm |
IV. veiligheid | |
De werkplaats beschermt | Met vier verzegelde bescherming |
Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
Exigency eindeknoop |
