Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm

Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm
Dual Table High Speed Four Axis Visual PCB Router Milling Cutter 350x400mm
Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm

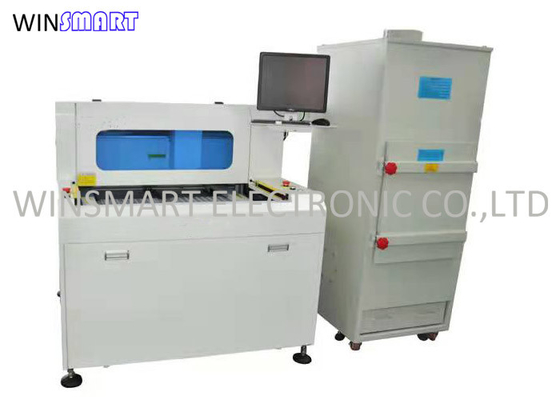

Grote Afbeelding :  Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm

Productdetails:
Plaats van herkomst: China
Merknaam: Winsmart
Certificering: CE
Modelnummer: SMTR07
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: USD1-100000
Verpakking Details: triplexgeval
Levertijd: 5-10 dagen
Betalingscondities: T/T, L/C, Western Union
Levering vermogen: 100 reeksen/maand

Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm

beschrijving
verbindingsmanier: Malenverbindingen PCB-Materiaal: FR4, Aluminium
PCB-Dikte: 0.83.0mm Inspectievideo: verstrekt
Scherpe Precisie: ±0.05mm Certificaat: Ce
Werkplaats: 350x400mm Scherpe Snelheid: 1-100mm/s
Reinigingsmachine: Bodem vacuümsysteem Productnaam: PCB-de Snijder van het Routermalen
Hoog licht:

De visuele PCB-Snijder van het Routermalen

,

350x400mm de Snijder van het de Routermalen van PCB

,

De Routermachine van vier Aspcb Depaneling

350x400mm de Dubbele de vier-As van de Lijsthoge snelheid Visuele PCB-Snijder van het Routermalen


PCB-de Eigenschappen van de Routermachine:
Dit systeem heeft twee-dia lijsten voor hoog volumeproductie. En het heeft lagere spanning om PCBA te beschermen om vlotte snijkant te verzekeren.
De ingevoerde motor en de as worden gebruikt voor lawaai vrij doel.
Het facultatieve bovenkant en bodemvacuüm die sytem is beschikbaar voor de eisen van verschillende cliënten schoonmaken.
Hoog - kwaliteitsccd systeem om nauwkeurig knipsel te verzekeren.
De gemakkelijke en eenvoudige programmering, verpletterend beetjes en scherpe snelheid is regelbaar.


PCBA-de Specificaties van de de Routermachine van PCB van de Malensnijder:

Globaal
Afmetingen (W*D*H)1150mm*1250mm*1325mm
Gewicht750KG
Hoogtecompensatie60~110mm
Manipulator
MotortypeJiaBaoreeks
Het plaatsen herhaalbaarheid0.001mm
(Maximum) as werkplaats870mm*450mm*50mm
Werkplek
PCB-bevestigingnorm, specialisatie
PCB-laden en lossenhand
PCB-(maximum) grootte350*400mm
PCB dik (maximum)5mm
Fixturing
Starheid het fixturingAangepast maak inrichting
Fixturingsbevestigingmachines
Asmotor
Macht40W
As60000rpm/min
Beschermhet zelf/wind koelen
VeranderingssnijderSpecialisatie
Het verpletteren van vermogen
Scherpe snelheid (max.)100mm/s
Drijfsnelheid (max.)3000mm/s
Precisie van knipsel0.01mm
Vacuümsysteem
Vacuümmacht3.5KW AC 380V
Vacuümschietlood
Nut
Macht2.0KW AC380V
Luchtlevering4-6KG/cm2
Programmering
Het programma geeft uitGealigneerd
De functie geeft uitLijn, boog, circula, u-Kromme
ProgrammaopslagHDD
VisiesysteemSONE-kleur CCD
de compensatie van de malensnijderAUTO
VacuümopstellingAUTO
Verrichtingsmonitors
IindicatorDe staat van de Iindicatormachine
hulpmiddelcontroleHet automatische opsporingsprogrammaleven, het gebruik van tijd het testen
De motor beschermtHeb het oververhitten, overbelast, de functie van de laag voltagebescherming
motor over ladingscontroleHeb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming
Hulpmiddel bruikbare tijdHet automatische opsporingsprogrammaleven,
GegevensstatistiekAfzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden
FoutenverslagDe software registreert automatisch al alarmgeheugen van machines
III. nauwkeurigheid
Asprecisie0.001mm
Scherpe precisie0.1mm
IV. veiligheid
De werkplaats beschermtMet vier verzegelde bescherming
DeursensorVoor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur
Exigency eindeknoop


PCB-de Parameters van de Router Stofzuiger:


ZeefVerticale doos
De afmetingen van de stofdoos730mm×640mm×1700mm
VoltagemachtAC380V 50HZ, 2.2KW, 3HP
LawaaiOnder 75db
Airinlet/afzetafmetingen6 inches/8-duim
Machtskoord5X2.52
Hoog - de zak van de dichtheidsfilter

16PCS


PCB-de Toepassingen van de Routermachine:
Het wordt wijd in de elektronische industrieën gebruikt die vervaardigen, zoals mobiele telefoon, automobielelektronika, huishouden elektrische toestellen, mobiele telefoon, LEIDENE verlichting, de medische industrie, enz.
 Dubbele Lijsthoge snelheid Vier Snijder van het de Routermalen van As Visuele PCB 350x400mm 0


PCB-de Installatievereisten van de Routermachine:

1. De voedingbehoeften van de plaatverdeler: AC380V (hoofdmotor) 4.8K8/9A+ (stofzuiger) 2.2KW/4.7A

2. Tn-s: Faseer hierboven A, Fase B, Fase C, Nul Lijn (n), Grondlijn (PE), Machtslijn 4mm2

3. Het vereiste van de luchtdruk: 46kg/cm ²

4. Plaatsingsruimte van de machine: 80100CM de onderhoudsafstand zou achter de machine moeten worden gereserveerd van de muur. De linkerzijde en de rechterkanten moeten 5080CM van onderhoudsafstand reserveren.

5. Inrichtingsvereisten: de totale hoogte is 37MM, verdeeld in bodem frame+jig, en de lengte en de breedte van bodemkader zijn 430M m×380m, M6-gat want de installatie van het bodemkader vierkante 360×360MM is
