Productdetails:
|
| De naverkoopdienst: | 7/24 urenonlineondersteuning | Laser: | UV |
|---|---|---|---|
| Werkplaats: | 300X300mm | PCB-type: | V-score en lusje |
| Garantie: | 1 jaar | Naam: | Het UVknipsel van Laserpcb |
| Hoog licht: | Machine van de Laserdepaneling van FPC de UV,De UVpcb-Machine van Laserdepaneling,300mm de Machine van Laserpcb Depaneling |
||

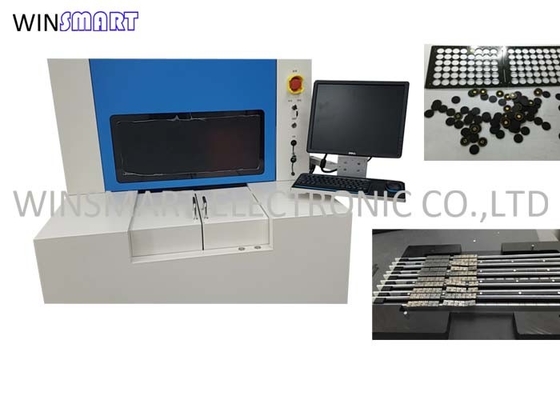

Het UVknipsel van Laserpcb zonder Mechanische Spanning voor FPC/PCB Depaneling
De UV Scherpe Toepassingen van Laserpcb:
FPC en sommige relatieve materialen, knipsel van PCB van FPC/PCB/het stijf-Flex, het knipsel van de Cameramodule
De UV Scherpe Voordelen van Laserpcb:
Geen mechanische spanning op substraten of kringen
Geen het bewerken kosten of verbruiksgoederen.
Veelzijdigheid – capaciteit om toepassingen te veranderen door montages eenvoudig te veranderen
Fiduciaire Erkenning – nauwkeurigere en schone besnoeiing
De optische Erkenning vóór het proces van PCB depaneling/singulation begint. CMS-de Laser is één van de weinig bedrijven om deze eigenschap te verstrekken.
Capaciteit aan depanel vrijwel om het even welk substraat. (Rogers, FR4, ChemA, Teflon, keramiek, aluminium, messing, koper, enz.)
Buitengewone de holdingstolerantie van de besnoeiingskwaliteit zo klein zoals < 50="" microns="">
Geen ontwerpbeperking – capaciteit om PCB-raad met inbegrip van complexe contouren en multidimensionele raad vrijwel te snijden en te rangschikken
De UV Scherpe Specificaties van Laserpcb:
| Macht | 380V AC, 50Hz, 20A |
| Samengeperste Lucht | Samengeperste lucht |
| Machineafmeting | 1450 (L) x1350 (W) x1665 (H) mm |
| Installatieruimte | 3000x3000x2500mm |
| Machinegewicht | 2000kgs |
| Omgevingstemperatuur | 22 ~ 25 ℃ |
| temperatuurvariatie | binnen ± 1 ℃/24hr |
| omringende vochtigheid | binnen 40% ~ 70% (geen duidelijke condensatie wordt toegestaan) |
| Stofvrije rang | 100000 of beter |
| machtsconsumptie | 6KW |
| Scherpe breedte | ≤ 50mm × 50mm |
| Scherpe materialen | het hoogtepunt sneed/de helftbesnoeiing van PCB/FPC, LCP/lijm en andere verwante materialen |
| Scherpe dikte | ≤ 3mm |
| Scherpe snelheid | ≤ 3000mm/S |
| Algemene het machinaal bewerken nauwkeurigheid | ≤ 30um |
| Verwerkingspatroon | rechte lijn, schuine streep, kromme, abnormity, enz. |
UV Scherpe de Laserbron van Laserpcb:
| Laser | 355nm de lichte laser van de golfnanoseconde |
| Herhalingsfrequentie | 50-150khz |
| Laser Powe | UV15W@30KHz |
| Impulsbreedte | < 20ns=""> |
| Energiestabiliteit | < 3=""> |
| Straalkwaliteit m ² | < 1=""> |
| Wijze | 2500mm/S |
De UV Scherpe Eigenschappen van Laserpcb:
1. Controleer effectief het effect van de verwerkingshitte, en verbeter de randinstorting en het thermische effect van het product.
2. Hoog - kwaliteitslaser, geen contactverwerking, geen braam en braam na knipsel. Het rijpe processysteem kan de grafiek berekenen en nauwkeurig segmenteren, en het proces realiseren om parameters te verwerken en grafiek te verwerken.
3. Geen spanning, scherpe precisie ±5μm.
4. De invoer gerber dossier voor gemakkelijke verrichting. Vreemdeling/lijn het knipsel is beschikbaar.
5. Niet-contact, vlotte snijkant.
