Productdetails:
|
De naverkoopdienst: | Verrichtingsvideo en onlineondersteuning | Laserbron: | 20W UV |
---|---|---|---|
Werkplaats: | 300X300mm | inrichting: | Aangepast |
Golflengte: | 355nm | Naam: | De UVsnijmachine van Laserpcb |
Hoog licht: | 20W de Machine van laserpcb Depanelization,300x300mm het Materiaal van PCB Depaneling,20W het UVmateriaal van PCB Depaneling |

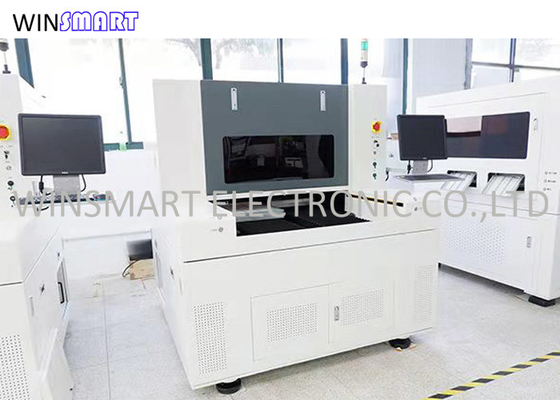

20W de UVsnijmachine van Laserpcb voor Stijve Gedrukte Kringsraad Depaneling
UV de Snijmachineeigenschappen van Laserpcb:
1. Controleer effectief het effect van de verwerkingshitte, en verbeter de randinstorting en het thermische effect van het product.
2. Hoog - kwaliteitslaser, geen contactverwerking, geen braam en braam na knipsel.
3. Het rijpe processysteem kan de grafiek berekenen en nauwkeurig segmenteren, en het proces realiseren om parameters te verwerken en grafiek te verwerken.
4. Geen spanning, scherpe precisie ±5μm.
5. De invoer gerber dossier voor gemakkelijke verrichting.
6. Vreemdeling/lijn het knipsel is beschikbaar. Niet-contact, vlotte snijkant.
UV de Snijmachinespecificaties van Laserpcb:
Model | SMTL300D |
Macht | 380V AC, 50Hz, 20A |
Samengeperste Lucht | Samengeperste lucht |
Machineafmeting | 1450 (L) x1350 (W) x1665 (H) mm |
Installatieruimte | 3000x3000x2500mm |
Machinegewicht | 800kgs |
Omgevingstemperatuur | 22 ~ 25 ℃ |
temperatuurvariatie | binnen ± 1 ℃/24hr |
omringende vochtigheid | binnen 40% ~ 70% (geen duidelijke condensatie wordt toegestaan) |
Stofvrije rang | 100000 of beter |
machtsconsumptie | 6KW |
Scherpe breedte | ≤ 50mm × 50mm |
Scherpe materialen | het hoogtepunt sneed/de helftbesnoeiing van PCB/FPC, LCP/lijm en andere verwante materialen |
Scherpe dikte | ≤ 3mm |
Scherpe snelheid | ≤ 3000mm/S |
Algemene het machinaal bewerken nauwkeurigheid | ≤ 30um |
Verwerkingspatroon | rechte lijn, schuine streep, kromme, abnormity, enz. |
Laser | 355nm de lichte laser van de golfnanoseconde |
Herhalingsfrequentie | 50-150khz |
Lasermacht | UV15W@30KHz |
Impulsbreedte | < 20ns=""> |
Energiestabiliteit | < 3=""> |
Straalkwaliteit m ² | < 1=""> |
Wijze | 2500mm/S |
Garantie | 1 jaar |
De dienst | De overzee opleiding is beschikbaar |
UV de Snijmachinevoordelen van Laserpcb:
De UVsnijmachine van laserpcb verwijst naar het speciale depaneling materiaal voor de kringsraad van FPC de flexibele en van de de kringsraad van PCB stijve industrie met high-power UVlaser. Voor de raads depaneling materiaal van FPC en PCB-, zijn er laser scherp materiaal, het stempelen het ponsenmachine van gatenpcb, blad PCB-separator bewegen, malensnijder, en ander materiaal die. Wat zijn de voordelen van de UVsnijmachine van laserpcb?
1. Geen stof
Het productiemilieu van de industrie van de kringsraad wordt uitgevoerd in de stofvrije workshop. Het traditionele depaneling materiaal van PCB, zoals blad bewegende type machine, zal onvermijdelijk residu's en micro- poeder produceren, die de 10000 en 1000 klassen stofvrije workshops zullen verontreinigen en het geleidingsvermogen van producten zullen beïnvloeden. De UVsnijmachine van laserpcb is een proces van de verdampingsverwerking zal produceren, dat geen stof en is bevorderlijk voor het geleidingsvermogen van het product.
2. Hoge scherpe precisie
Het verwerkingshiaat van high-precision traditioneel verwerkingsmateriaal kan niet de hiaatbreedte van minder dan 100 microns bereiken, die bepaalde schade aan de lijnen op de rand veroorzaken zullen of PCBA-de kringsraad die componenten bevatten. De nadrukvlek van de lasersnijmachine is klein, en de ultraviolette koude verwerkingswijze heeft weinig thermische invloed op de rand van de kringsraad. De scherpe positienauwkeurigheid is minder dan 50 microns, en de scherpe groottenauwkeurigheid is minder dan 30 microns, die niet de rand van de kringsraad zullen beïnvloeden, en de precisie is hoog.
3. Geen spanning
De traditionele verwerkingsprocédés hebben over het algemeen v-Groeven, die bepaalde schade aan de raad in het productieproces zullen veroorzaken. De UVsnijmachine van laserpcb kan de naakte raad direct snijden zonder v-Groeven te maken. Bovendien heeft de traditionele hulpmiddelen van het verwerkingsprocédés direct gebruik om op de kringsraad te handelen, vooral de het stempelen methode een grote invloed op de kringsraad, die gemakkelijk is om raadsmisvorming te veroorzaken. De lasersnijmachine is een wijze van de niet-contactverwerking, die op de oppervlakte van het materiaal door de high-energy straal handelt, die de invloed van spanning en de misvorming en geen schade van de kringsraad zal veroorzaken.
4. Voor speciaal-gevormd knipsel, is het gemakkelijk te automatiseren
De UVsnijmachine van laserpcb kan voor om het even welke vorm zonder enige steunen en inrichtingen te vervangen, en zonder staalnetwerk snijden. Het zelfde materiaal kan speciaal-gevormd en rechte lijnknipsel ontmoeten, dat gemakkelijk is om lopende band automatische productie en hoge flexibiliteit te realiseren. Het is gemakkelijk om productieefficiency te verbeteren en productieproces en productiecyclus te bewaren. In het bijzonder, kan het aan de behoeften van snel ondoordringbaar maken, direct de invoer snel en efficiënt voldoen de tekening, en dan van het knipsel de plaats bepalen.
5. Hoge verenigbaarheid
De UVsnijmachine van laserpcb kan de materialen rond de kringsraad, zoals PCB, FPC verwerken, behandelend film, huisdier, versterkende raad, IC, uiterst dunne om metaal te snijden, enz. het sterke uitvoerbaarheid heeft is, compatibel met de verwerking van een verscheidenheid van materialen, gemakkelijk is te werken, in de tekening kan worden ingevoerd, te hoeven om geen mechanische gedeelten aan te passen, en gemakkelijk te is te werken en te handhaven.
6. Goed snijkanteffect
De snijkant is vlot en keurig zonder braam. Het kan direct volgens de grootte van de tekening worden verwerkt en worden gevormd, die bevorderlijk is voor het verbeteren van de opbrengst van het product. Het kan direct in het verdere proces zonder verdere verwerking worden geïnstalleerd.
