Productdetails:
|
kleur: | Wit | PCB-dikte: | 0.83.0mm |
---|---|---|---|
PCB-type: | Malenbrug | Scherpe precisie: | ±0.05mm |
PCB-grootte: | Aangepast | Stofzuiger: | 3hp/2.2kw |
Het verpletteren van beetje: | Dia 0.82.5mm | Certificaat: | Ce |
Installatie ter plaatse: | Ja | Productnaam: | De aangepaste Router van PCB Depaneling |
Hoog licht: | De Routermachine 60000RPM van PCB Depaneling,De Router van PCB Depaneling van de malenbrug,Ce-de Separator van Certificaatcnc PCB |

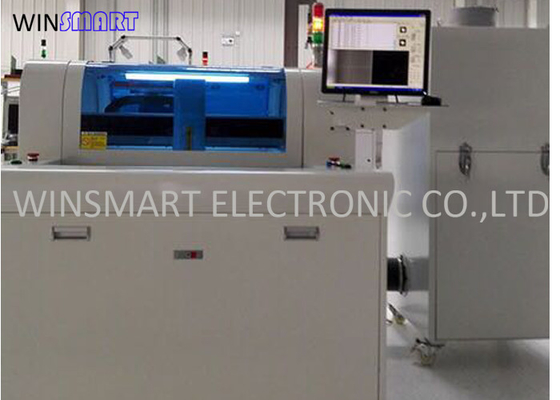

60000RPM de aangepaste CNC van de de Routermachine van PCB Depaneling Separator van PCB
De aangepaste Router Instroduction van PCB Depaneling:
Deze depaneling router van PCB is een voorwaardelijk type van PCB-separator met de kenmerken van compacte structuur en sterke starheid; En de verrichting van de depaneling router van PCB is eenvoudig, veilig en gemakkelijk om de matrijs te veranderen. Maar wij zouden aandacht in de scherpe positie moeten besteden wanneer het gebruiken van het.
Aangepaste de Routereigenschappen van PCB Depaneling:
1. 1.X10 het inzoomenbeeld maakt programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
2. Dubbele werkende lijst houden verpletterend beetjes die, geschikt voor hoog volumeproductie de hele tijd werken.
3. Facultatief bovenkant en bodem vacuüm schoonmakend systeem.
4. De aangepaste inrichting verzekert betere scherpe effection.
5. Heeft het verpletteren van de tijd het controleren en alarmsysteem van het beetjeleven om exploitant eraan te herinneren om het verpletteren van beetjes te veranderen wanneer het 120M knipsel beëindigt. En verpletterend beetje eerst 2mm snijd het eerste malenpunt, sneed midden 2mm het tweede malenpunt, snijden laatste 2mm het derde malenpunt om zijn het levenstijd te verhogen.
Aangepaste de Routerspecificatie van PCB Depaneling:
I. hardware | |
AS | (Facultatieve) het merkas van China |
CCD | Sony 520 lijn industriële camera's |
LENS | Computar EX2C |
Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
MOTOR | JiaBaolcf Reeks |
I/O CONTRONL-KAART | HFC PCI-9074 |
BESTUURDERScontronl KAART | HFC PCI-9074 |
I/O KAART | PCI-9074-64pcs/-38pcs |
Statische schoonmaakbeurt | Statisch-ST401A Reeks |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Machineinterface | AOC LCD17“, Logitech-muis |
2. software | |
Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
Verrichting GUI | Engels Windows XP |
Het programma geeft uit | Gealigneerd |
Visiesysteem | De compensatie van CCD AOTU |
Controlesysteem | F 1.2.100 versie |
Aangepaste de Routerparameters van PCB Depaneling:
Globaal | |
Afmetingen (W*D*H) | 1220mm*1380mm*1240mm |
Gewicht | 450KG |
Hoogtecompensatie | 60~110mm |
Manipulator | |
Motortype | JiaBaoreeks |
Het plaatsen herhaalbaarheid | 0.001mm |
(Maximum) as werkplaats | 650mm*560mm*50mm |
Werkplek | |
PCB-bevestiging | norm, specialisatie |
PCB-laden en lossen | hand |
PCB-(maximum) grootte | 280*320mm |
PCB dik (maximum) | 3.5mm |
Fixturing | |
Starheid het fixturing | Aangepaste inrichting |
Fixturingsbevestiging | machines |
Asmotor | |
Macht | 150W |
As | 60000rpm/min |
Bescherm | het zelf/wind koelen |
Veranderingssnijder | Specialisatie |
Het verpletteren van vermogen | |
Scherpe snelheid (max.) | 80mm/s |
Drijfsnelheid (max.) | 2500mm/s |
Precisie van knipsel | 0.01mm |
Vacuümsysteem | |
Vacuümmacht | 3.5KW AC 380V |
Vacuüm | schietlood |
Nut | |
Macht | 2.0KW AC380V |
Luchtlevering | 4-6KG/cm2 |
Programmering | |
Het programma geeft uit | Gealigneerd |
De functie geeft uit | Lijn, boog, circula, u-Kromme |
Programmaopslag | HDD |
Visiesysteem | SONE-kleur CCD |
de compensatie van de malensnijder | AUTO |
Vacuümopstelling | AUTO |
Verrichtingsmonitors | |
Iindicator | De staat van de Iindicatormachine |
hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
III. nauwkeurigheid | |
Asprecisie | 0.001mm |
Scherpe precisie | 0.1mm |
IV. veiligheid | |
De werkplaats beschermt | Met vier verzegelde bescherming |
Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
Exigency eindeknoop |
Aangepaste de Routervoordelen van PCB Depaneling:
1. De dagelijkse productie van de depaneling router van PCB is hoog, besparend productiekosten.
2. Verbeter de kwaliteit van productie en de dienst.
3. De depaneling router van PCB gebruikt een stofvrije scherpe technologie om ervoor te zorgen dat de gescheiden raad zeer schoon is en een andere hulpmiddelen niet nodig heeft om het stof na knipsel schoon te maken.
4. Lage werkgelegenheidskosten.
De Routermachine FAQ van PCB Depaneling:
1.A: Wat is het levenstijd van het verpletteren van beetje?
Q: 150-300 meters.
2.A: Kan dit model de raad van Aluminiumpcb snijden?
Q: Ja, kan het.
3.A: Wat over PCB-het plaatsen?
Q: Gebruik aangepast kaliber voor het plaatsen.
4.A: Wat is de as voor de depaneling router van PCB?
Q: Duitsland SycoTec 4025 of het merk van China.
