Productdetails:
|
PCB-Type: | V-besnoeiing en Tab Rigid-PCB | Stofinzameling: | Bovenkant |
---|---|---|---|
ashoeveelheid: | 2 | Scherpe Snelheid: | 0-100mm/s |
Wijze: | Gealigneerd | Naam: | De gealigneerde v-Besnoeiing Machine van PCB Depaneling |
Hoog licht: | Gealigneerde V snijden de Machine van PCB Depaneling,100mm/s V snijd de Machine van PCB Depaneling,Draaibare Werkende Lijstpcb Router |
De v-Besnoeiing van de Rotable de Werkende Lijst Gealigneerde Router van de Machinepcb van PCB Depaneling
Gealigneerde v-Besnoeiing de Machine van PCB Depaneling het Voeden Wijze:
1. Antistatische gedreven wijze, SMEMA-interface die voorsmt-apparatuur kan aansluiten.

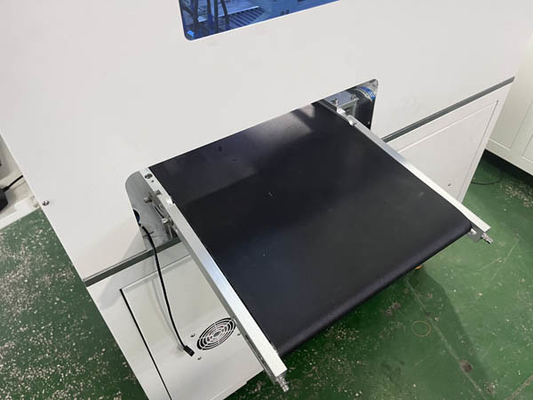

2. De regelbare transportband voor verschillende breedte PCBA, waaier is 50350mm.
Gealigneerde v-Besnoeiing de Machineeigenschappen van PCB Depaneling:
※ Realiseer onbemande productie, die voor allerlei het stijve PCBA-depaneling geschikt is, omvattend v-Besnoeiing en lusjeraad.
※ De visiesysteem van PC en CCD-.
※ Programmering met compensatie en stofinzameling.
※ 2 geïnstalleerde assen, voor v-Besnoeiing het depaneling, andere is voor malenbrug het depaneling.
※ Minder dan 500ustrain-knipselspanning om componenten tegen schade tijdens knipsel te beschermen.
※ Facultatief QR-code en streepjescode volgend systeem.
※ Vriendschappelijke software, gemakkelijk te werken en programma
Gealigneerde v-Besnoeiing de Machine Scherpe Structuur van PCB Depaneling:
1. De servomotor wordt met een nauwkeurige die schroef aangepast wordt gedreven om scherpe snelheid en precisie te verzekeren.
2. De snijder van het zaagblad wordt gedreven door een hoge snelheids brushless motor, welke lagere knipselspanning effectief.
3. De twee aswerken afzonderlijk, geschikt voor al het depaneling van FR4 en van het Aluminium PCBA.
Gealigneerde v-Besnoeiing de Machine Mechanische Inzameling van PCB Depaneling:
1. De X-as wordt gedreven door riem en stepper motor, die snelle reactiesnelheid, hoge precisie en lage onderhoudskosten heeft.
2. Keurt onafhankelijke verrichtingswijze van dubbele manipulators goed, die efficiënt en flexibel is. Snelle productie veranderende tijd voor SMT-lijn.
3. Uitgerust met multifunctionele vacuüm geschikte pijp, en verbeter productietijd.
Gealigneerde v-Besnoeiing de Machinespecificatie van PCB Depaneling:
ModelNumber | SMTID3 |
Machinegrootte | 1800 (L) x 1500 (W) x 2200 (H) mm |
Voltage | 220V/50Hz, 2.5KW |
Maximum PCB-Grootte | 300x300mm (klantgericht) |
PCB-Dikte | 0.46mm |
Het voeden Wijze | Automatisch |
PCB-het Plaatsen | Aangepaste inrichting |
Programmering | Het visieonderwijs, gealigneerde programmering |
Scherpe As | 20000-60000rpm/min |
Koeltype | Het zelf koelen |
De Wijze van de stofinzameling | Hoogste inzameling |
Scherpe Snelheid | 1-100mm/s |
Scherpe Nauwkeurigheid | ±0.02mm |
Het verpletteren van Beetje | 0.8-3.0 Diameter, juiste omwenteling |
Herhaal Nauwkeurigheid | ±0.02mm |
Controlesysteem | Industriële PC |
As | Duitsland SycoTec 4025HY |
