Productdetails:
|
| Scherpe wijze: | Hoogste knipsel | Stofzuiger: | Facultatieve Bovenkant en Bodem |
|---|---|---|---|
| PCB-Dikte: | 0.83.0mm | Voordeel: | Dubbele Lijsten |
| Scherpe Precisie: | ±0.05mm | Oorsprong: | China |
| Garantie: | 1 jaar | Scherpe snelheid: | 1-100mm/s |
| Reinigingsmachine: | Facultatief bovenkant en bodem vacuümsysteem | Productnaam: | CNC de Routermachine van PCB |
| Hoog licht: | Hoogste Knipselcnc de Routermachine van PCB,100mm/S CNC de Routermachine van PCB,De semi Autocnc Snijmachine van PCB |
||

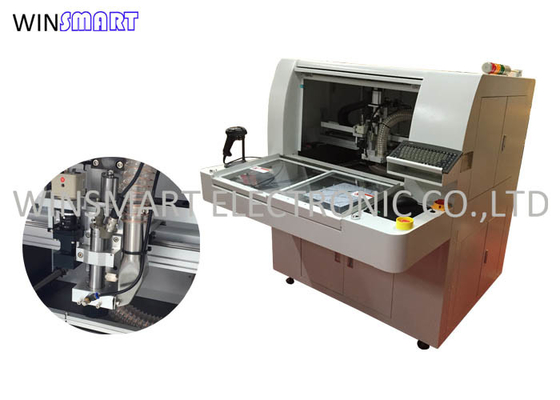

De semi-auto Hoogste Knipselcnc van PCB Maximum 100mm/s Scherpe Snelheid van de de Routermachine
CNC de Functies van de de Routermachine van PCB:
De depaneling de routermachine van PCB is een machine die wordt gebruikt om onregelmatige PCB-raad te scheiden die door zegelgaten wordt verbonden. Ook genoemd geworden PCB-krommesnijmachine, de routermachine van Desktoppcb, de separatormachine van PCB van het zegelgat. De depaneling de routermachine van PCB is een belangrijk proces in het PCB-productieproces. PCB-de router verwijst naar het snijden van de grafiek die door de klant door het beetje volgens het verwerkingsprogramma wordt vereist dat door het project wordt opgesteld. Wanneer de malensnijder in zekere mate wordt gedragen, zal het het mes breken en zal leiden tot lekkage. Als de productieraad met goed beetje niet aan de klant volgens de eisen van de klant wordt geleverd, kan PCBA (de gedrukte kringsraad + de assemblage verwijzen naar het gehele proces van de lege raad die van PCB door SMT en dan onderdompelingsplug-in overgaan) niet met succes op het product worden geïnstalleerd, resulterend in PCBA-het afdanken.
Als de dikte van de PCB-raad aan of groter gelijk is dan de lengte van het hulpmiddel, zal de omwenteling van de vaste structuur boven het hulpmiddel de PCB-raad tijdens het ruwe verpletteren branden. die de schade te vermijden van het branden van de PCB-raad door de omwenteling van de vaste structuur boven het hulpmiddel wordt veroorzaakt, moet de vaste structuur een hiaat met de PCB-raad vormen.
CNC de Voordelen van de de Routermachine van PCB:
1. Twee-dia lijsten
2. Lage spanning
3. Vlotte snijkant
4. Manullading /unloading
5. CCD-systeem voor nauwkeurig knipsel
6. Regelbare scherpe snelheid 1-100mm/s
CNC de Eigenschappen van de de Routermachine van PCB:
1. Lijsttype versnelt de enige banksnijmachine, met aan 100mm/de snelheid van s en het plaatsen van 500mm/s.
2. Ononderbroken knipsel zonder onderbreking tijdens het laden en het leegmaken.
3. Het roterende schachtsysteem van uitstekende kwaliteit laat het systeem toe om snel te versnellen en te vertragen, de synchronisatietijd te verminderen, productiviteit te verbeteren en hoge precisie te handhaven.
4. De gebruikshardware van uitstekende kwaliteit om hoge starheid en hoge prestaties te verzekeren.
5. Alle gidsschroeven zijn behandeld om stof en vuil te verhinderen, binnen te gaan om de levensduur en de prestaties van de roterende schacht te verbeteren.
CNC de Specificaties van de de Routermachine van PCB:
| Globaal | |
| Afmetingen (W*D*H) | 1250mm*1650mm*1450mm |
| Gewicht | 750KG |
| Hoogtecompensatie | 60~110mm |
| Manipulator | |
| Motortype | JiaBaoreeks |
| Het plaatsen herhaalbaarheid | 0.001mm |
| (Maximum) as werkplaats | 650mm*560mm*50mm |
| Werkplek | |
| PCB-bevestiging | norm, specialisatie |
| PCB-laden en lossen | hand |
| PCB-(maximum) grootte | 320*320mm |
| PCB dik (maximum) | 5mm |
| Fixturing | |
| Starheid het fixturing | Aangepast maak inrichting |
| Fixturingsbevestiging | machines |
| Asmotor | |
| Macht | 150W |
| As | 60000rpm/min |
| Bescherm | het zelf/wind koelen |
| Veranderingssnijder | Specialisatie |
| Het verpletteren van vermogen | |
| Scherpe snelheid (max.) | 100mm/s |
| Drijfsnelheid (max.) | 2500mm/s |
| Precisie van knipsel | 0.01mm |
| Vacuümsysteem | |
| Vacuümmacht | 3.5KW AC 380V |
| Vacuüm | schietlood |
| Nut | |
| Macht | 2.0KW AC380V |
| Luchtlevering | 4-6KG/cm2 |
| Programmering | |
| Het programma geeft uit | Gealigneerd |
| De functie geeft uit | Lijn, boog, circula, u-Kromme |
| Programmaopslag | HDD |
| Visiesysteem | SONE-kleur CCD |
| de compensatie van de malensnijder | AUTO |
| Vacuümopstelling | AUTO |
| Verrichtingsmonitors | |
| Iindicator | De staat van de Iindicatormachine |
| hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
| De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
| motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
| Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
| Gegevensstatistiek | Afzonderlijk raadsmodel, dat telling, diverse tellende methodes scheidt |
| Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
| III. nauwkeurigheid | |
| Asprecisie | 0.001mm |
| Scherpe precisie | 0.1mm |
| IV. veiligheid | |
| De werkplaats beschermt | Met vier verzegelde bescherming |
| Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
| Exigency eindeknoop |
CNC de Parameters van de de Routermachine van PCB:
1. Machineafmeting: 1250mm*1650mm*1450mm
2. PCB-grootte: 320x320mm (norm)
3. Het werk wijze: hoogste knipsel
4. Vacuüm schoonmakend systeem: bovenkant of bodem het schoonmaken
5. Stofzuigervoltage: 3 fase 380V 3.5KW
6. Scherpe precisie: +-0.05mm
7. Scherpe snelheid: 100mm/s
8. PCB-materiaal: FR4, MCPCB
