Productdetails:
|
| PCB-afmeting: | 460x320mm | Testend Rapport: | Verstrekt |
|---|---|---|---|
| PCB-Type: | Zegelgaten | PCB-Holding: | Aangepaste vorm |
| Precisie: | ±0.05mm | Naam: | Pneumatische ponsenmachine |
| Hoog licht: | 20Ton PCB-Stempelmachine,460x320mm de Stempelmachine van PCB,Pneumatische het Ponsenmachine van MCPCB |
||

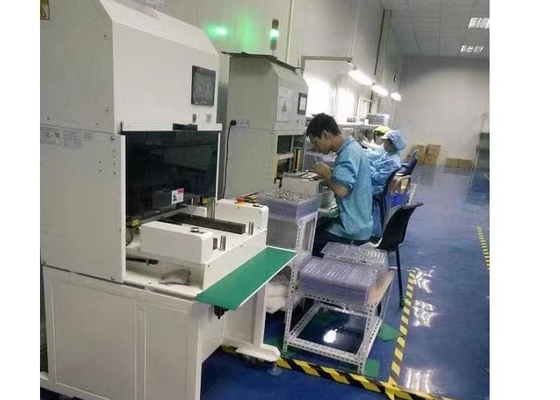

460x320mm 20Ton van de de Stempelmachine van PCB Pneumatische het Ponsenmachine
De pneumatische Eigenschappen van de Ponsenmachine:
1. Hoge graad van automatisering, eenvoudig en veilige exploitatie
2. De veelvoudige vormen kunnen worden vervangen, en de vormvervanging is geschikt en gemakkelijk
3. De lagere vorm gaat automatisch binnen weg en gaat, wat voor het nemen van en het plaatsen van producten geschikt is, en geëindigd - de producten kunnen in de lade vallen.
4. Minimaliseer de interne die spanning tijdens plaatknipsel wordt geproduceerd en vermijd tin het barsten
5. De efficiency van ponsen half afgewerkte PCB en FPC is zeer hoog
6. De recentste nieuwe touch screenfunctie is geschikt voor de exploitant te werken.
Het pneumatische Principe van de Ponsenmachine:
Installeer PCB-de matrijs van de ponsenmachine het bewerken op de vormplaats, zet de raad van FPC/PCB-die bij de overeenkomstige positie van de lagere matrijs moet worden gesneden, en de beginschakelaar drukken om de raad in één keer te snijden. Tijdens het werk, keurt de lagere matrijs automatische balans goed om arbeidsintensiteit te verminderen en veiligheid te verbeteren. Tegelijkertijd, is het zeer geschikt om de gescheiden raad te nemen en te plaatsen.
De pneumatische Specificaties van de Ponsenmachine:
| Werkplaats | 460*320mm |
| Werkdruk | 0.45-0.7Mpa |
| Scherpe precisie | ±0.05mm |
| Cyclusduur | 7-15 seconden |
| Output | 8T |
| PCB/FPC dikte | 0.083.5MM |
| PCB/FPC materiaal | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Scherpe wijze | Ponsen |
| Stempelinrichting | Matrijs het bewerken (vorm) |
| Werkend Bezit |
LCD de vertoning, registreert automatisch het aantal van verwerkte producten, automatisch ponsen |
| Transmissiehaven | Internationale norm |
| Verrichtingstaal | Engels |
| Slag | 50MM |
| Vormhoogte | 170MM |
| Macht | 380/220V |
| Zekering | 3A |
| Machineafmeting | 820x740x1750mm |
| Machinegewicht | 680kgs |

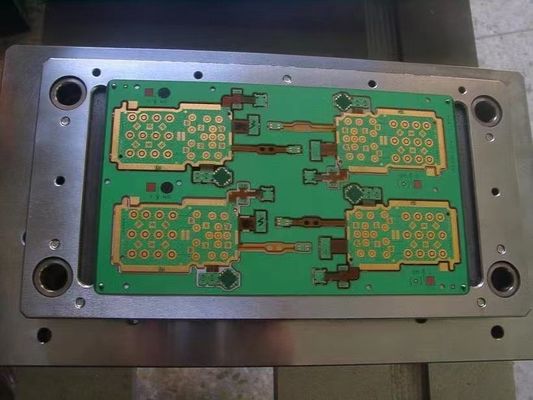

Pneumatische de Matrijs van de Ponsenmachine het Bewerken Foto:
Het pneumatische Bereik Application van de Ponsenmachine:
De kringsraad van mobiele telefoons, digitale camera's, elektronische toebehoren, computers, auto's, enz. kan die-cut in partij, en kan volledig spel aan het maximumeffect geven wanneer het snijden van veelvoudige kringsraad. In de elektronische industrie, zoals mobiele telefoonraad, geheugenkaart, mobiele telefoon flexibele kring, HDI (hoogte - dichtheid gedrukte kringsraad), flexibele de kringsraad van FPCB (flexibele kringsraad) en FCCL (flexibel koper bekleed laminaat), is de efficiency bijzonder significant voor de segmentatie van grote hoeveelheden van ingelast PCB-substraat en flexibele kringsraad (FPC).
