Productdetails:
|
| PCB-Materiaal: | RF4, aluminium | PCB-dikte: | 3,0 mm |
|---|---|---|---|
| Spindelsnelheid:: | 20000-60000RPM | Scherpe precisie: | ± 0,05 mm |
| Werktafel: | 1 | Naam: | Inline PCB-depaneringsmachine |
| Hoog licht: | Inline PCB Depaneling Machine,Multi Function PCB Depaneling Machine,Verstelbare invoertransporteur PCB-separator |
||

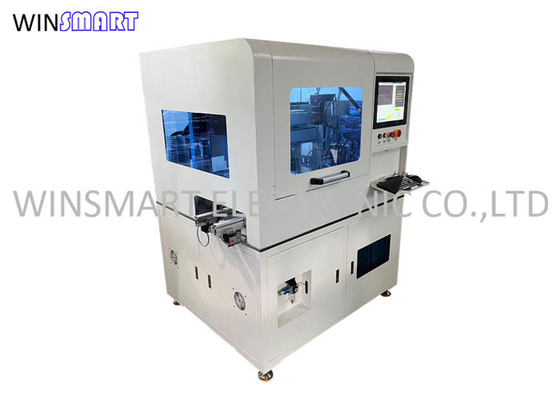

Verstelbare invoertransporteur Multifunctionele inline PCB-depanelingmachine
Inline PCB Depaneling Machine Inleiding:
1. Deze PCB-depaneling-machine is een online volautomatische uitrusting die kan worden aangesloten op de PCB-ladermachine.
2. Het keurt de snelle rotatie van het zaagblad en automatisch snijden volgens de programma's goed.
3. De apparatuur is online ontworpen, die automatisch kan lokaliseren, snijden en stofzuigen, met een hoge productie-efficiëntie en stabiele kwaliteit.
4. Windows 10-besturingssysteem, visueel programmeerprogramma, automatisch correctiesysteem voor markeringen, camera met hoge pixels om het snijpad weer te geven.
Geïntegreerde PCB-depanelingsmachine Voordeel:
1. Lage snijspanning voor zowel V-cut als tab PCBA depaneling.
2. PC- en CCD-visiesysteem voor nauwkeurige programmering en bediening.
3. Eenvoudige programmering.
4. Top stofopvangsysteem voor stofvrije werkplaats.
5. Hoge productiecapaciteit voor producten met een hoog volume.
6. Verstelbare invoerband voor verschillende PCB-breedtes.
7. ESD vlakke transportband.
8. Optionele opvangfunctie voor dienbladen.
Inline PCB Depaneling Machine Kenmerken:
1. Realiseer onbemande productie, die geschikt is voor alle soorten rigide PCBA-depaneling, die V-cut en tabboards bedekken.
2. Programmeren met compensatie en stofopvang.
3. 2 spindels geïnstalleerd, één voor V-cut depaneling, de andere is voor freesbrug depaneling.
4. Minder dan 500 ustrain snijspanning om componenten te beschermen tegen schade tijdens het snijden.
5. Optioneel QR-code- en barcodevolgsysteem.
6. Vriendelijke software, eenvoudig te bedienen en te programmeren
Inline PCB Depaneling Machine Specificatie:
| Modelnummer | SMTID3 |
| Machinegrootte | 1800(L) x 1500(B) x 2200(H)mm |
| Spanning | 220V/50Hz, 2,5KW |
| Maximale PCB-grootte | 300x300mm (aanpasbaar) |
| PCB-dikte | 0,4-6 mm |
| Voedingsmodus | Automatisch |
| PCB-positionering | Armatuur op maat |
| Programmeren | Visieonderwijs, inline programmeren |
| Scherpe spil | 20000-60000 tpm/min |
| Type koeling | Zelfkoelend |
| Stofopvangmodus | Topcollectie |
| Snijsnelheid | 1-100 mm/sec |
| Snijnauwkeurigheid | ± 0,02 mm |
| Routeringsbit | 0.8-3.0 Diameter, rechtsdraaiend |
| Herhaal Nauwkeurigheid | ± 0,02 mm |
| Controle systeem | Industriële pc |
| Spil | Duitsland SycoTec 4025HY |
Inline PCB Depaneling Machine-software:
| Beheer van softwarerechten | Wachtwoord beveiliging |
| Programmeren | Visuele interface, snijpad, dynamische simulatie |
| Automatische kalibratiefunctie | Mark punt automatische kalibratie |
| Programmeermodus | Online |
| Bewerkingsfunctie | Rechte lijn |
| Programma opslag | Selecteer de gewenste opslaglocatie |
| Compensatie gereedschapsdiameter | Er zijn verschillende vergoedingsmethoden mogelijk |
| Gereedschapsdetectie | Ja, alarmeert automatisch en stopt na gereedschapsbreuk |
| Detectie van oververhitting van de motor | Heeft overbelasting, oververhitting, lage spanning en andere bescherming |
| Detectie van servo-overbelasting | Overbelasting, lage spanning en of de lijn normaal is |
| Het volgen van de levensduur van de spil | Automatisch |
| tellen | Ja |
| Machinefoutregistratie | Onthoudt automatisch alle alarmrecords |
| Nauwkeurigheid van de aspositie | 0,01 mm |
| Snijprecisie | ± 0,05 mm |
| Scannen van streepjescodes | Optioneel |
Inline PCB Depaneling Machine Verzendconfiguratie:
1. Inline PCB-scheider x 1 eenheid
2. Stofzuiger x 1 stuk
3. Zaagblad x 5 stuks of freesbit x 10 stuks
4. Handleiding x 1 st
5. Bedieningsvideo en installatievideo
