Productdetails:
|
PCB-het Voeden: | Auto | PCB-lossen: | Auto |
---|---|---|---|
Spindelsnelheid:: | 60000rpm | PCB-positionering: | Armatuur op maat |
Werktafel: | 2 | Naam: | CNC-frees PCB-router |
Hoog licht: | ESD automatische CNC-frees,dubbele tafel PCB CNC-frees,volautomatische PCB-routermachine |

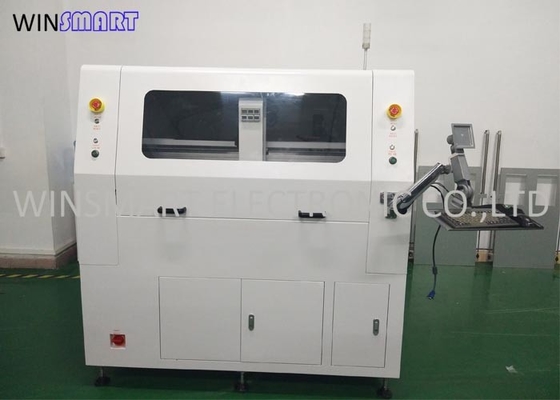

ESD dubbele tafel volautomatische CNC-frees PCB-routermachine
CNC-frees PCB-router Kenmerk:
1. Snijpad volledig gesloten lus, real-time foutopsporing, feedback, compensatie, het is een high-end intelligent systeem.
2. Gebruik van geïmporteerde gesplitste PLC, waardoor de traditionele computergebaseerde PLC-besturingskaart wordt verbroken, hogere stabiliteit en sterkere anti-interferentie.
3. Eenvoudige bediening en hogere veiligheidsprestaties, 0,5-0,7 seconden per snijpunt.
4. Bodemstofzuiger, stofvrij.
5. Dubbele werktafels voor een hoge werkcapaciteit.
CNC Frees PCB Router Specificatie:
Model | SMT-IR500 |
Machineafmetingen | 1550(B)x1200(D)x1600(H) |
Machine gewicht | 900 kg |
Motor | 7-assige AC-servomotor |
Herhaalbaarheid | ± 0,02 mm |
Snijprecisie | ± 0,05 mm |
Oplossing | ± 0,02 mm |
Werktafels | 2 |
PCB positionering manier | speldengaten of afval PCB-rand |
Paneelvoeding/ontlading | automatisch |
Frezen gebied | 300x350mm |
PCB-dikte | 0,3-3 mm |
Spil | SycoTec |
Maximale spilsnelheid | 80000rpm/ESD |
Verkoelende manier | luchtafkoeling |
Routeringsbits | handvat 3.175mm diameter |
Freesbit vervangende manier | handleiding |
Laser hoogtemeting systeem | Zelfstandige vacuümblaasfunctie |
Vacuüm systeem capaciteit | 63L/minuut |
Schonere kracht | 3HP luchtreiniger |

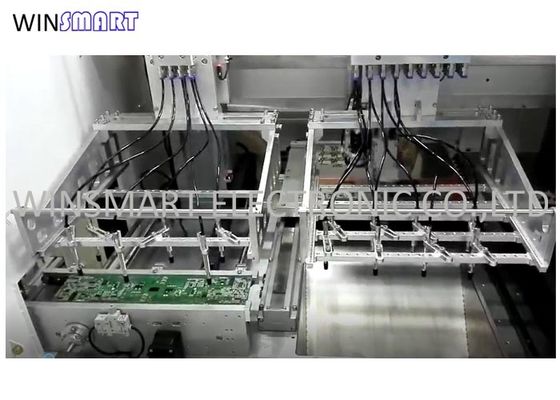

CNC-frees PCB-router Werkstroom:
1. PCBA automatische voeding vanuit OK/NG-buffer.
2. Zuigsysteem pakt PCBA en legt het paneel op de linkertafel.
3. PCBA vast op de linkertafel door het vergrendelingssysteem en begin met depanelen.
4. Het zuigsysteem pakt PCBA en zet het paneel tegelijkertijd op de juiste tafel.
5. PCBA op de juiste tafel gefixeerd door het sluitsysteem en begin met depanelen.
6. Wanneer de gescheiden PCBA van de linkertafel klaar is, pakt het zuigsysteem enkele platen op en legt ze op de vlakke losband voor de volgende verwerking.
7. De frees begint met het snijden van de rechter tafelplanken wanneer deze klaar is met de linker tafel.
8. Afval-PCB's worden in de schrootbak gegooid.
9. Herhaal bovenstaande stappen en blijf de hele tijd depanelen.
CNC-frees PCB-routerbesturingssysteem:
1. Bedieningsinterface: Windows 10
2. Visueel systeem: digitale camera met hoge resolutie / Cognex Vision System
3. Programmering:
a.AOI scanning/CCD grab coördinaten
b.Schuine filmkopieerfunctie
c.Pas coördinaten aan, ccd synchroniseert automatisch
d.Andere functies: gereedschapsdiametercompensatie, reinigingstips voor stofafscheider
CNC frees PCB router structuur:
