Productdetails:
|
| Werkplaats: | 600x600mm | Scherpe manier: | Contactloos |
|---|---|---|---|
| Lasergebied: | 40x40mm | Lasertype: | Laser in vaste toestand |
| Merk laser: | Optowave | Naam: | UVlasersnijmachine |
| Hoog licht: | UV Lasersnijmachine 20W,600x600mm UV Lasersnijmachine,Flex Circuit Printplaat Lasersnijder |
||

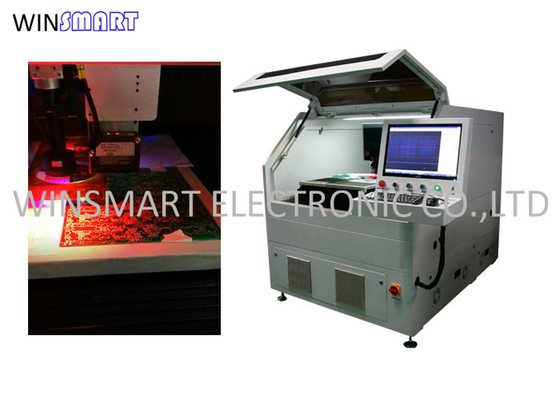

600x600mm Flex Circuit printplaat 20W UV-lasersnijmachine
Toepassing UV-lasersnijmachine:
Het is geschikt voor microbewerking van verschillende materialen, waaronder PCB's, FPC's en zachte en harde combinatieplaten (inclusief geassembleerde printplaten) met een dikte van minder dan 0,8 mm.
Kenmerken UV-lasersnijmachine:
1. Geen stress: speciale voertuigen werken samen met laserbewerking, zelfs als de componenten zich zeer dicht bij het snijpad bevinden, is er geen stresseffect.
2. Nauwkeurige thermische impactcontrole: selecteer het juiste lasertype volgens verschillende thermische impactvereisten en werk samen met de juiste laserverwerkingsparameters om de thermische impact te minimaliseren.
3. Reinigingsverwerking: laserroetbehandeling wordt in realtime uitgevoerd tijdens het verwerkingsproces om de impact van roet op circuitcomponenten te minimaliseren.
4. Multifunctioneel: het is niet alleen geschikt voor het nauwkeurig snijden en boren van zachte plaat, harde plaat en zachte harde combinatieplaat van verschillende diktes, maar ook geschikt voor het snijden en boren van andere materialen, zoals glas, keramiek, dunne metalen plaat enzovoort.
5. Veiligheid: het verwerkingsgebied is volledig gesloten om de veiligheid van het verwerkingsproces te waarborgen;Ontworpen in overeenstemming met de Chinese en EU-elektrische normen.
6. Automatisering: open poorten zijn gereserveerd om de aanpassing van het vermogensbesturingssysteem, het automatische laad- en lossysteem en het MES-systeem te vergemakkelijken om aan verschillende automatiseringsbehoeften te voldoen.
7. Hoge snelheid en hoge precisie: hoge snelheid en hoge precisie X / Y / Z mobiel systeem, perfect precisiecompensatiemechanisme, inclusief precisiecompensatie op één as.
vliegtuigprecisiecompensatie en scangebiedprecisiecompensatie.Het bewegingscontrolesysteem is uitgerust met een CCD-positioneringssysteem met contractas om hoge snelheid en hoge precisie in het verwerkingsproces te garanderen.
8. Hoge mate van vrijheid: er is een verscheidenheid aan nanoseconde, picoseconde ultraviolette en groene lasers beschikbaar om aan verschillende verwerkingsbehoeften te voldoen.
Specificatie UV-lasersnijmachine:
| Laser | Q-Switched diode-gepompte alle solid-state UV-laser |
| Lasergolflengte | 355nm |
| Laserbron | Optogolf UV 15W@30KHz |
| Positioneringsprecisie van werktafel van lineaire motor | ±2μm |
| Herhalingsprecisie van werktafel van lineaire motor | ±1μm |
| Effectief werkveld | 600 mm x 600 mm (aanpasbaar) |
| Platform | Marmer |
| PCB-voeding | Handleiding |
| PCB-lossen | Handleiding |
| PCB-materiaal | FPC, FR4 |
| Laser merk | Optogolf |
| Stress verminderen | Niet |
| Gerber import | Ja |
| Operatie systeem | Win 10 |
| Scherpe weg | Cirkel, lijn, punt, boog |
| Scansnelheid | 2500mm/s (max) |
| Werkveld | 40mmх40mm |
Principe van de UV-lasersnijmachine:
Het principe van de PCB-lasersnijmachine is om het oppervlak van de PCB-printplaat te bestralen met een hoogenergetische straal en het verdampingssnijden van PCB-materialen te realiseren door de parameters zoals straalenergiedichtheid, frequentie, snelheid en verwerkingstijden te regelen.
