Productdetails:
|
| CE Goedkeuring: | - Ja, dat klopt. | Armatuur Hoeveelheid: | 1 |
|---|---|---|---|
| Spanning: | 220 V/110 V | Temperatuurnauwkeurigheid: | ±2°C |
| Thermode-hoeveelheid: | 1 | Controlesysteem: | PLC |
| Afbeelding: | LCD | Temperatuurbereik: | 50-500℃ |
| Type: | Automatisch | Naam van het product: | Hot Bar soldeermachine |
| Hoog licht: | 0.2 Pin Pitch Bar Soldeermachine,Hot Bar FPC Soldeermachine,Hot Bar FFC Soldeermachine |
||

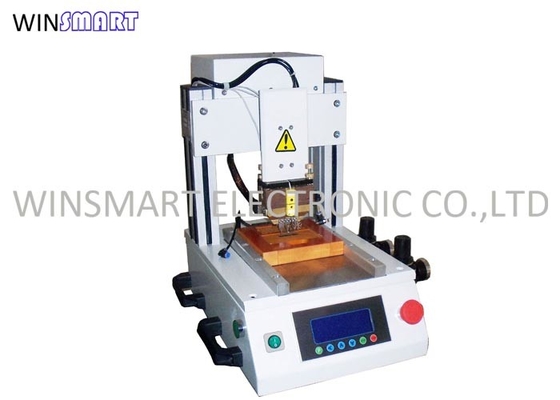

Warmloodsoldering machine 0.2 pin pitch voor FPC FFC PCB soldering
Inleiding tot de machines voor het solderen van stenen met warm water:
1. Warmpers wordt ook wel bindmachine genoemd. Volgens de verschillende media van warmpers kan het worden onderverdeeld in solderen, ACF-bindmachine (tegenovergeleidende band),ACP (tegenovergeleidende geleidende lijm), TBF (warm gesmolten kleeffilm).
2Het is van toepassing op de verbinding van FPC (flexibel circuit board), HSC (Zebra papier), tab en LCD en PCB.het traditionele soldeerproces is moeilijk geweest om aan de eisen van zeer fijn warm persen te voldoen, zodat het ACF-proces geleidelijk door de ontwerpers van mobiele telefoons is toegepast.
Werkingsbeginsel van de warmloodmachine:
Impulshitte beginsel: door de bijzondere vormgeving van het lashoofd is de weerstand van het lasoppervlak zeer klein,en de stroom zal door de sectie met de kleinste weerstand. Door de spanning voortdurend te veranderen en het stroomniveau aan te passen, kan de laskop snel opwarmen.Hoe groter de pulsverhoudingHoe groter de stroom, hoe sneller de temperatuur van het lasgewricht stijgt.
Vervaardiging van elektrische splijtmachines
1. Gebruik pulsverwarmingstechnologie, de temperatuurregeling is nauwkeurig en de temperatuurmonsternamingsfrequentie is 0,1 s
2Eenmalig werkplatform, draaiend werkplatform, mobiel platform links en rechts en andere gediversifieerde werkwijzen
3. Meerstadium temperatuurverhoging regelen
4. Reële tijd temperatuur curve weergave
5Mechanisme voor het indexeren van siliconenband
6. CCD-visie systeem zorgt voor nauwkeurige uitlijning
7Grote capaciteit programma voor opslag
8. Touch operation interface, programma wachtwoord bescherming
Specificatie van de machines voor het solderen met warm staaf:
| Maatwerkgrootte | 500 × 500 × 600 mm |
| Werkgebied | Maximaal 200*170 mm |
| Gewicht van de machine | 62 kg |
| Werkluchtdruk | 0.6-0.8Mpa |
| Hoeveelheid van de inrichting | 1 |
| Grootte van het thermodehoofd | Maximaal 40*3 mm |
| Precisie van het laswerk | afstand 0,2 mm |
| Druktijd | 1~99,9 s |
| Temperatuurinstellingen | RT-005 °C |
| Lasdruk | 1 tot en met 20 kg |
| Temperatuurinstellingen | Twee. |
| Werkomgeving | 10-60°C, 40%-95% |
| Stroomvoorziening | AC220V±10% 50HZ,2200W |
| Aligneringsmodus | CCD + LCD-monitor |
| Voedingsstand | Handleiding |
| Startmodus | Druk op startknop |
| Rotatieplatform | Cylinderbesturing, tolerantie < 0,02 mm |
| Materiaal voor thermoden | Molybdeenlegering |
| Grootte van de thermode | Maximaal 60 mm lang |
| Oorsprong | China |
| Bevestigingsstand | Op maat gemaakte armaturen |
| Toepassing | FFC naar PCB, FPC naar PCB, Draden naar PCB |
| Garantie | 12 maanden |
Applicatiegebied van de warmloodmachine:
1. Mobiele telefoonfabrikant
2. Producent van touchscreens
3Computer.
4Drukkers, enz.
