Productdetails:
|
PCB-type: | Tabblad PCB | PCB-materiaal: | FR4, aluminium |
---|---|---|---|
PCB-Dikte: | 0,8-3,0 mm | Machinevoorwaarde: | 100% nieuw |
Armatuur: | 2 | Garantie: | 1 jaar |
Werkplaats: | 350x400mm | Productnaam: | Printplaatrouter |
Hoog licht: | 60000rpm de gedrukte Router van de Kringsraad,3HP de gedrukte Router van de Kringsraad,Vacuüm Schoonmakende Systeemmcpcb Router |

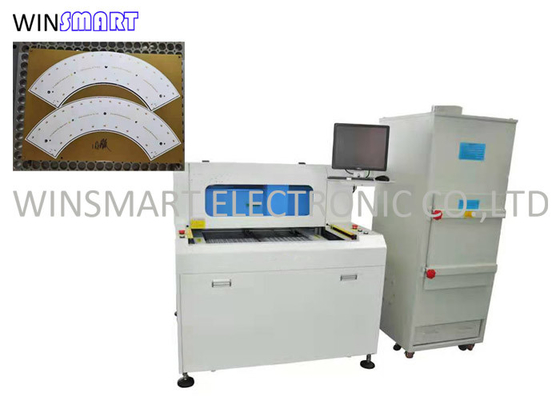

3HP de vacuüm Schoonmakende Systeem Gedrukte Router van de Kringsraad voor MCPCB
Gedrukte de Routerbeschrijving van de Kringsraad:
1. Verbeter productkwaliteit, verminder knipselspanning en verhinder spaanderschade tijdens knipsel.
2. Een verscheidenheid van scherpe wegen kunnen rechte lijnen, bogen en cirkel snijden, zeer verminderend de beperkingen op het PCB-ontwerp.
3. De verrichting die van PCB-snijder machine verplettert is eenvoudig en gemakkelijk, en het model kan worden geschakeld (Omschakelingsmodel: programmaomschakeling, inrichtingsomschakeling)
4. De automatische PCB-routermachine heeft hoge scherpe precisie. De nauwkeurigheid kan ± 0.01mm bereiken om aan diverse scherpe vereisten te voldoen.
Gedrukte de Routerkenmerken van de Kringsraad:
1. Verbeter productkwaliteit en verlaag schroottarief.
2. Het is uitgerust met het hoge vergrootglas van de pixelkleur CCD, het hulpprogrammaonderwijs en het uitgeven functies, met hogere nauwkeurigheid, en de simulatie kan in één stap worden gewijzigd. Industriële LCD heeft duidelijk beeld en grote het bekijken hoek.
3. Uitgerust met handbediende het onderwijstegenhanger. Programma het uitgeven kan manueel worden gedaan of worden ingevoerd gebruikend g-code. Het heeft de functies van het invoeren, het uitvoeren, het kopiëren raadsserie, het uitgeven van en het wijzigen zich, om de tijd en de nauwkeurigheid van programmering te vereenvoudigen.
4. Volledig gesloten, transparante veiligheidsdeur, veilige exploitatie en gemakkelijke observatie.
5. Uitgerust met de krachtige filter van de stofinzameling en stofcollector. De omhoog-benedenzuigingsmethode is facultatief en kan het spaanderprobleem proper oplossen.
Gedrukte de Routereigenschappen van de Kringsraad:

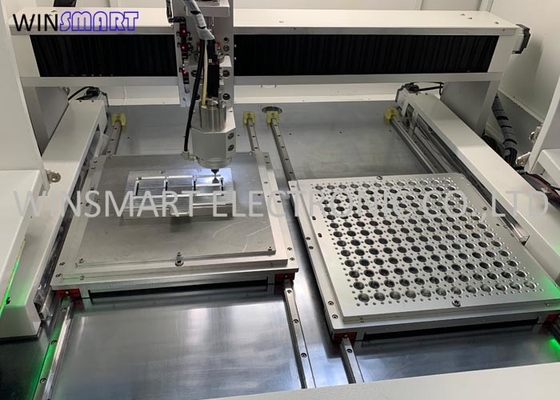

1. Deze PCB-router heeft twee-dia lijsten om ononderbroken knipsel te doen.
2. Lagere spanning om vlotte snijkant te verzekeren.
3. De ingevoerde motor en de as worden gebruikt voor lawaai vrij doel.
4. Het facultatieve bovenkant en bodemvacuüm dat sytem is beschikbaar schoonmaakt.
Gedrukte de Routerspecificaties van de Kringsraad:
Afmetingen (W*D*H) | 1150mm*1250mm*1325mm |
Gewicht | 750KG |
Hoogtecompensatie | 60~110mm |
Motortype | JiaBaoreeks |
Het plaatsen herhaalbaarheid | 0.001mm |
(Maximum) as werkplaats | 870mm*450mm*50mm |
PCB-bevestiging | norm, specialisatie |
PCB-laden en lossen | hand |
PCB-(maximum) grootte | 350*400mm |
PCB dik (maximum) | 5mm |
Starheid het fixturing | Aangepast maak inrichting |
Fixturingsbevestiging | machines |
Macht | 40W |
As | 60000rpm/min |
Bescherm | het zelf/wind koelen |
Veranderingssnijder | Specialisatie |
Scherpe snelheid (max.) | 100mm/s |
Drijfsnelheid (max.) | 3000mm/s |
Precisie van knipsel | 0.01mm |
Vacuümmacht | 3.5KW AC 380V |
Vacuüm | schietlood |
Macht | 2.0KW AC380V |
Luchtlevering | 4-6KG/cm2 |
Het programma geeft uit | Gealigneerd |
De functie geeft uit | Lijn, boog, circula, u-Kromme |
Programmaopslag | HDD |
Visiesysteem | SONE-kleur CCD |
de compensatie van de malensnijder | AUTO |
Vacuümopstelling | AUTO |
Iindicator | De staat van de Iindicatormachine |
hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
Asprecisie | 0.001mm |
Scherpe precisie | 0.1mm |
De werkplaats beschermt | Met vier verzegelde bescherming |
Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
Het gedrukte Proces van de de Routerverrichting van de Kringsraad:
1. Controle of het materiaal ingeschakeld normaal is en bevestigt dat het materiaal en wachtend op verrichting is teruggesteld.
2. De exploitant zal de richting en het positief bepalen en de negatieve richtingen van de PCB-raad, de PCB-raad op de speciale inrichting plaatsen, het met de palm van zijn hand zacht drukken, bevestigen dat de PCB-raad is geplaatst, zetten de klier neer en zorgen ervoor dat de PCB-raad strak is omvat.
3. Gebruik de visuele camera om de geprogrammeerde scherpe weg aan te passen en te bevestigen om te sparen.
4. Druk de starter, het PCB-routerbegin aan het werk, de stofzuiger, as, elektrostatische verwijdering, zal enz. ook automatisch beginnen, en de malensnijder verdeelt raad volgens de geprogrammeerde scherpe weg.
5. Voltooi de gehele assemblage en PCB die, zal de werkbank, de klier openen, ervoor zorgen dat de gescheiden PCB-raad niet beschadigd is depaneling, manueel verwijdert het product, vervangt de nieuwe PCB-raad, behandelt de klier automatisch weggaan, en klikt de te scheiden starter.
6. Herhaal stap 4,5 tot alle producten worden gebeëindigd.
