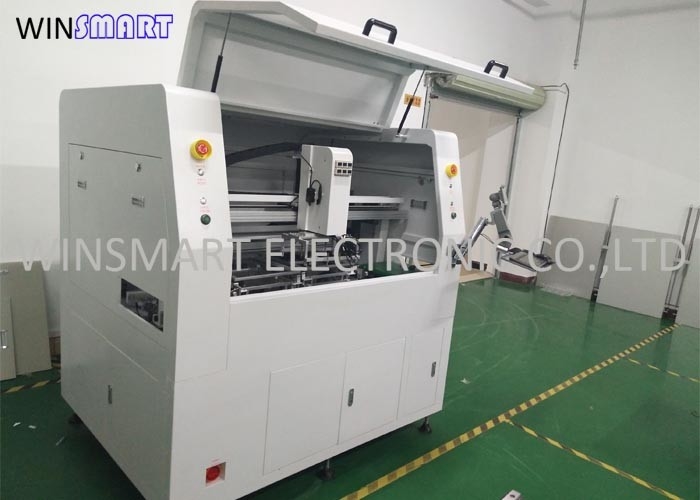

300x350mm Dual Table Full Automatic Router Machine voor het afschilderen van PCB's

Volledige Automatische Router Machine Inleiding:

Deze automatische routermachine wordt vooral in verschillende industrieën de voorkeur gegeven om PCBA-componenten in afzonderlijke onderdelen te snijden.De router kan een maximale snelheid van 60000 rotaties clock en is perfect voor een snelle en nauwkeurige snijden van PCB'sDe router is voorzien van automatische gereedschapsschakeling en kan PCB's van 0,4-6 mm dikte snijden.Met de ESD-monitoring en nauwkeurige programmering, kan het voldoen aan de eisen van verschillende klanten.

Volledige automatische routermachine functie:

Het kan met minimale spanning onregelmatige vormen snijden en dubbele werkplatformen verhogen de productie-efficiëntie.veel klanten hadden ook een "PCB router machine" gekocht en geïnstalleerdDe productie lijn blijft ook opvoeden en trainen van operators om procedures en operaties te schrijven.Met de begeleiding van de originele technologie en de menselijke middelen, kunnen we communiceren, omgaan en elke situatie in het productieproces oplossen zonder de productie te onderbreken.Bovenste en onderste stofzuigersysteem is beschikbaar volgens de behoeften van verschillende klanten te voldoen.

Volledige specificatie van de automatische routermachine:

Volledige automatische werkstroom van de routermachine:

1. PCBA automatische voeding van OK/NG buffer.

2Het zuigsysteem pakt PCBA en legt het paneel op de linker tafel.

3. PCBA bevestigd op de linker tafel door het vergrendelingssysteem en beginnen met de depaneling.

4Het zuigsysteem kiest PCBA en legt het paneel tegelijkertijd op de juiste tafel.

5. PCBA bevestigd op de rechter tafel door het vergrendelingssysteem en beginnen met de depaneling.

6Wanneer de gescheiden PCBA's van de linker tafel klaar zijn, neemt het zuig systeem de enkele planken op en legt ze op de vlakke lostransport voor de volgende verwerking.

7De freesmachine begint met het snijden van de rechter tafelplanken als de linker tafel klaar is.

8Afval PCB's worden in de schroothoop gegooid.

9Herhaal de bovenstaande stappen en blijf de hele tijd aan de slag.

Volledig automatische routermachine Voordelen:

Volledig automatische routermachines zijn gespecialiseerde apparatuur die in de elektronica-industrie wordt gebruikt om afzonderlijke printplaten (PCB's) van panelen met precisie en efficiëntie te scheiden.Deze machines maken gebruik van routingtechnologie om PCB's schoon te snijden en te scheiden langs vooraf gedefinieerde paden.

• Precisie snijden:

  • Automatische routers voor het ontkoppelen van PCB's bieden een nauwkeurig en nauwkeurig snijden van PCB's langs vooraf gedefinieerde paden, waardoor een schone en consistente scheiding wordt gewaarborgd.

• Hoge doorvoer:

  • Deze machines kunnen een groot aantal PCB's snel en efficiënt verwerken, waardoor de productie doorvoer wordt verhoogd en de doorlooptijden worden verkort.

• Automatisering:

  • Automatisering vermindert de noodzaak van handmatige interventie, wat leidt tot verbeterde procesefficiëntie, consistentie en lagere arbeidskosten.

Voorzorgsmaatregelen voor het gebruik van de automatische routermachine:

1. Voordat u snijdt, moet u eerst controleren of het door de ingenieur bewerkt programma correct is. Wanneer de ingenieur het eerder gebruikte programma bewerkt of oproept, moet u het eerst bekijken en controleren.Na de linker en rechter werkbank programma's worden gecontroleerd om correct te zijnDe ingenieur kan eerst één stuk links en rechts verwerken voor bevestiging.

2. Plaats het te stempelen PCB-bord in de armature, identificeer duidelijk de richting en de voor- en achterzijde van het bord, zet het in de armature,en zet de positioneringskolom van de positioneringsarmature op het bord, druk dan voorzichtig met uw hand op het apparaat om te controleren of het op zijn plaats is, bedek vervolgens het deksel van het apparaat en druk op de groene knop links of rechts.de werkbank gaat automatisch in de snijpositie.

3. Klik op de voorproefknop van de software. De knop is rood. Observeer of de snijpositie correct is. Na de inspectie, klik op de stopknop op de software. Na een paar seconden,de kleur wordt groen en automatisch veranderen naar de verwerking knop. De werkbank zal automatisch uit. Tijdens de formele verwerking, klik op de verwerking knop op de software om te beginnen met de verwerking.

Volledige automatische routermachine structuur:
