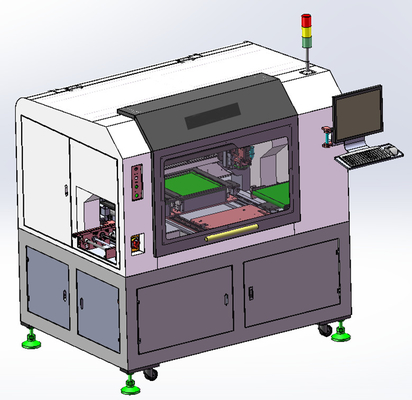

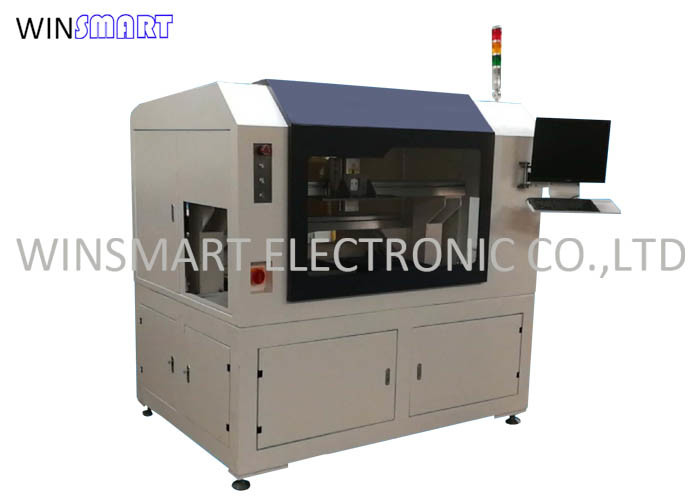

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM

Merknaam:	Winsmart
Modelnummer:	SMTIR500
Moq:	1 set
Prijs:	USD20000-80000
Verpakkingsgegevens:	Hoofdstuk van triplex
Betalingsvoorwaarden:	T/T, L/C, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

PCB-voeding:

PCB-het Leegmaken:

Spindel snelheid:

100,000 RPM

PCB-positionering:

Armatuur op maat

Werktafel:

ashoeveelheid:

Werkgebied:

300x300mm, kan worden aangepast

snijnauwkeurigheid:

± 0,05 mm

Routing Bit Dia:

0.8-3.0 mm

Naam:

Router met dubbele spindel voor PCB's

Levering vermogen:

100 sets/maand

Markeren:

Dual Table PCB Depaneling Router Machine

100 Verwijderingsmachine voor PCB's

Gealigneerde de Routermachine van PCB Depaneling

Productbeschrijving

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM

Dual Spindle Double Table PCB Router kenmerk:

1.De apparatuur XYZ-as en voedingsas maken gebruik van zeer nauwkeurige stofdichte modules, met een nauwkeurigheid van ± 0,01 en een goed stofdicht effect

2De voedingsstructuur heeft magnetische zuigkracht, die gemakkelijk te vervangen producten en hebben een sterke universaliteit.

3.Uitgerust met merkpuntdetectie en automatische correctiefunctie

4.Snelle en gemakkelijke programmering voor productwisseling

5.In staat om matrix en shortcut te programmeren

6.snelle bewerkingsfuncties voor het kopiëren, wijzigen en in het algemeen offsetting van complete programma's

7. Ondersteuning van verschillende programma's voor 2 werktabellen

8Tests voor levensduurbeheer van gereedschap

9.Algemene padoptimalisatiefunctie

10. Reserveringspoort MES en robotpoort

11.Functie voor het detecteren van breuken door de snijmachine

12Optioneel barcode scanner en automatische gereedschapswisselfunctie

Specificatie van de PCB-router met dubbele spindel en dubbele tafel:

Categorie	Beschrijving		Parameter
Herkenningssysteem	Automatische vindpunten		Kleurenbeeldzoek en -localisatie
	Camera		Geïmporteerde kleurencamera met een resolutie van 0,008 mm/pixel
	Grootte van de FOV		6 × 5 mm
	Verlichting		Cirkelvormige structuur, witte lichtbron
	Beeldverwerkingssnelheid		Bewerkingstijd van het scherm < 300 ms/FOV
Mechanisch systeem	Antistatische maatregelen		ESD-borstel
	PCB-grootte		300 x 450 mm
	Snijprecisie		± 0,05 mm
	Snij snelheid		0-200 mm/sec
	PCB-dikte		0.5-3.0 mm
	Werktuigonderzoek		Gereedschap kapot en vervanging prompt
	XYZ-platform	Gedreven	Servomotor, bewegingsmodule, precieze schroef en geleidingsrail
		Spindel snelheid	Maximaal 100.000 t/min
		Herhaalbaarheid	±0,01 mm
		Bewegingssnelheid	1000 ms/sec
Besturingssysteem	Operatiesysteem		Win 10
	Detectie		Automatische startdetectiefunctie
	AutoCut Software	Kenmerken	Verwerkingsgegevens kunnen via CCD worden geleerd
		Interface	Gegevens over grafische productie en verwerking
	Mark.	Maximaal punt van markering	2 punten
		Herkenningssnelheid	< 0,5 sec/merk
Controlesysteem	PC's		PC's
	Afbeelding		17 ̊ LCD
andere	Gewicht		800 kg
	Stroomvoorziening		AC 220V, 50Hz
	Luchtvoorziening		> 4,5 kg/cm3
	Geluid		75 ± 5 dB (A)
	Kleur		Wit

Dual Spindle Double Table PCB Router Parameters:

1Werktafel: twee

2.PCB grootte ((L*W*H(mm): 50*50*0,3-300*300*3.0

3Spindel: SycoTec 4033AC-ESD, maximaal 100000 tpm

4.Diameter van het routingbit:0.8-3.0 mm

5. PCB's lossen: platte band

6.Snijbaan: rechte lijn/boog/cirkel/L-vormige/U-vormige/vierkante

7.CCD-positionering: 5 miljoen pixels

8.MES,verbinding:API,functie: procesinspectie en producttransit

9- Configureer de statische eliminator.

10.Broken mes detectie

11*Bewaking van de disctans van de snijmachine

12.MARK-identificatie: koper, tinplaat (coaxiale lichtbron)

13.Inzameling: onafhankelijke zuigkracht, bodemzuigkracht als geheel van het platformzuigkracht, zodat het plaatoppervlak na het snijden stofvrij is

14.De hoogte van de bodem van de apparatuur boven de grond is ≥ 100 mm (onderste bedradingsgroef)

15.Snijnauwkeurigheid: ≤ ± 0,05 mm

16.Herhaalbaarheid: ≤ ± 0,01 mm

Dual Spindle Dual Table PCB Router Details:

1De breedte wordt automatisch aangepast aan de verschillende planken.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM 0

2. De Y-asinstelling heeft een hoge precisie, volledig afgesloten module, een dubbele Y-asbeweging, een goed stofpreventie-effect en een nauwkeurigheid van maximaal ± 0.02Het bevestigingsmechanisme heeft een volledig automatische drukplaatfunctie om te voorkomen dat het product tijdens het snijden beweegt.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM 1

3. Onafhankelijke dubbele spindel die de productiviteit 1,5 keer verbetert dan een enkele spindel.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM 2

4Deze pcb-router is voorzien van een industriële stofzuiger.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 RPM 3

Voor de vervaardiging van elektrische apparatuur:

Posten	Beschrijving	Merken	Opmerking
1	Servomotor en stuur	Panasonic
2	Cylinder, magnetoventil	SMC, AirTAC, FESTO
3	Computer	Industriële pc's
4	Foto-elektrische schakelaar, grensschakelaar, nabijheidsschakelaar	Omronsiek
5	Schroefstaaf	TBIHIWINTHK
6	Spoorweg	HIWIN/PMITHK
7	Elektrische onderdelen, zoals contactoren en luchtschakelaars	CHINT
8	Spindel	SycoTec
9	Schoonmaker	industriële stofzuigers met een hoog vermogen
