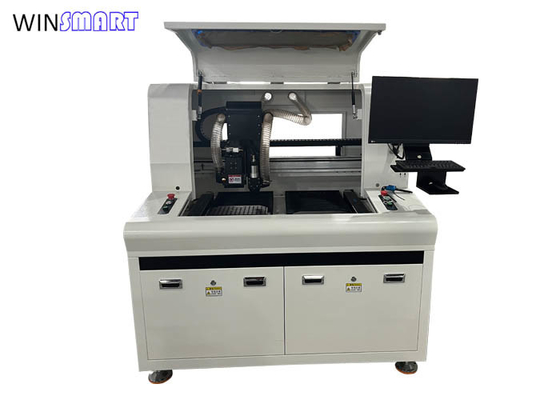

Dual Spindle Dual Table Universal V-Cut PCB Separator en PCB Router Machine

Merknaam:	Winsmart
Modelnummer:	SMTID3
Moq:	1 set
Prijs:	USD1-10000/set
Verpakkingsgegevens:	Hoofdstuk van triplex
Betalingsvoorwaarden:	L/C, T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

Garantie:

1 jaar

CCD-Systeem:

- Ja, dat klopt.

Modus:

Offline

Max paneel:

300x300mm (zou kunnen worden aangepast gemaakt)

Het bladleven:

100.000 Keer

Bladmateriaal:

SKH51

Snijnauwkeurigheid:

±0,1 mm

Snijhoek:

Snijlengte:

aanpasbaar

Snijmethode:

V-Cutting & Routing

Snij snelheid:

Hoge snelheid

Snijdikte:

0.2-3.2 mm

Snijbreedte:

2-6 mm

Geluidsniveau:

≤80 dB

Stroomvoorziening:

220V/50HZ

Naam van het product:

Dual Spindle Universal PCB Separator

Levering vermogen:

200 stuks per maand

Markeren:

Doppel tafel pcb-separator

Dual Spindle PCB Separator Machine

Universale V-Cut PCB-separator

Productbeschrijving

Dual Spindle Dual Table Universal V-Cut PCB Separator en PCB Router Machine

Dual Spindle Universal PCB Separator Overzicht:

Deze machine is ontworpen voor het paneel met zowel V-cut als freesbruggenverbinding.

Het wordt veel gebruikt in de elektronica-industrie, de automobielindustrie, medische apparaten, LED-verlichting en telecommunicatie.

Het voorkomt scheuren, delaminatie en micro-schade, waardoor het ideaal is voor hoogwaardige elektronica.

Dual Spindle Universal PCB SeparatorKenmerken:

1Met dubbele tafels kan tegelijkertijd gesneden worden.

2Dual spindels verwerken meerdere PCB's tegelijk, waardoor de efficiëntie verdubbelt.

3Verkorte cyclustijd door twee PCB's tegelijkertijd te verwerken.

4Ideaal voor productieomgevingen met een groot volume.

5Het minimaliseert de interventie van de operator en vermindert de arbeidskosten.

6Het CCD-visie-uitlijningssysteem zorgt voor nauwkeurig snijden.

7- Gebruikt minimale kracht, waardoor scheuren en delaminatie voorkomen worden.

8Werkt met FR4, aluminium-ondersteunde, keramische, rigide-flex en meerlagige PCB's.

9Ondersteunt complexe PCB-vormen en onregelmatige ontwerpen.

10Het vacuümstofopvangsysteem verwijdert afval en zorgt voor een schone werkomgeving.

11. Minimaliseert afval en herbewerking, verbetert de opbrengst.

Specificatie van de universele PCB-separator met twee spindels:

Model	SMTID3
Werkgebied	300x300mm, 0-80mm ((Z)
Tabellen	Dual
Spindel	Dual, SycoTec 4025HY voor routing
Schroefstaaf, geleidingsrail, module	China-merk
Servomotor	Panasonic
Elektrostatische eliminator	ADK-801ADK-801
PC's	Industriële kwaliteit
Bewegingsbediening	PI9074
monitor	17 inch
Besturingssysteem	Windows 10
Spindel snelheid	Maximaal 60000 RPM
XYZ rijtijd	XY.800mm/s, Z.300mm/s
Snij snelheid	0-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Totaal vermogen	5 kW
Werkplatform	Draaiende bak kan in twee richtingen snijden
Spindelkoelsysteem	Luchtkoeling
Vermogen van stofzuiger	3kw 380V,3-fase ((top vacuum cleaning)
Luchtdruk	00,5-0,7 MPa
Ruisbeheersing	< 80 dB
Veiligheidsvoorziening	Veiligheidsdeur en sensor
Programmeren	Kan dxf-bestand importeren voor gemakkelijker programmeren
Laad en los van PCB's	Handleiding
Technische ondersteuning en opleiding	Verstrekken van apparatuurbeheer, programmering, onderhoudsvideo's voor hardware en opleidingsdiensten ter plaatse
Ziensysteem	CCD-visueel positioneringscorrectiesysteem
Waarschuwingslicht	Tricolorlamp
Bescherming van het werkgebied	Blinde beschermingsmodus van de zesvormige deur
Afmeting	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Gewicht	Ongeveer 950 kg.

Dual Spindle Universal PCB Separator Details:

Deze universele PCB-separator is ontworpen voor het paneel met zowel V-cut als freesbrug, het werkt ook voor alleen V-cut boards of alleen routed boards.

Dual Spindle Universal PCB Separator Hoofdonderdeel Inleiding:

1. De borstelloze motor aandrijft het zaagblad, met zuig- en ionlucht om de stofadsorptie tijdens het snijproces te verminderen.

2. hoge snelheid SycoTec spindel, snel snijden, uitgerust met stofzuiger en cutter breukdetectie om verder snijden en schroot na mesbreuk te voorkomen. servo-gecontroleerde Z-as opheffen,nauwkeurige controle van de PCB-hoogte.

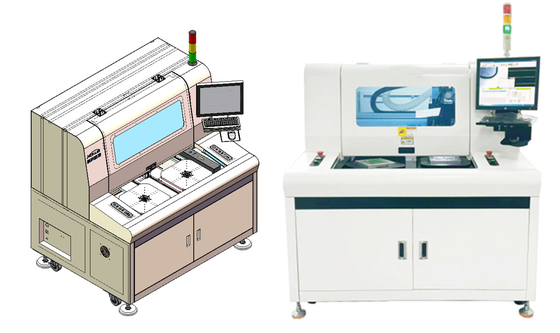

Dual Spindle Dual Table Universal V-Cut PCB Separator en PCB Router Machine 1

3Aanpasbare aluminium legering armature, oxidatiebehandeling, antistatisch, zorgt voor snijnauwkeurigheid.

Dual Spindle Dual Table Universal V-Cut PCB Separator en PCB Router Machine 2

Lijst met de configuratie van de universele PCB-separator:

1) PCB-separator met 2 spindels x 1 eenheid

2) stofzuiger x 1 eenheid

3) Zaagblad x 5 pc, routing bits x 10 pc

4) Gebruiksaanwijzing x 1 pc

5)Bedieningsvideo en installatievideo
