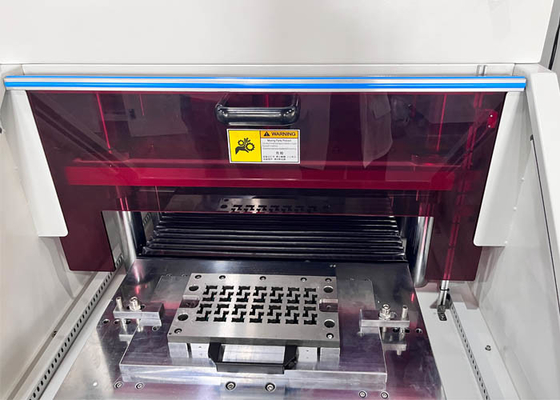

30T FR4 Aluminium PCB Punching Machine met Precision Punching Mould

PCB-punchmachine overzicht:

De hydraulische PCB-punchmachine is de sleutel tot de normale en nauwkeurige werking van de machine.het is noodzakelijk om zorgvuldig te monteren, de machine testen, regelmatig inspecteren en een goed onderhoudsplan hebben. Bovendien dient bijzondere aandacht te worden besteed aan de eigen gebruiksomstandigheden en werkomgeving van de gebruiker,die van invloed kunnen zijn op de onderhoudskwaliteit van dit systeemAls er echter geen specifieke instructies zijn verstrekt, dienen gebruikers deze instructies voor installatie, debugging en gebruik strikt te volgen.

Dit hydraulische systeem bestaat uit een groep drukpomp, een richtingsklep, een filtratie- en koelsysteem, een bedieningsapparaat, een olietank en leidingen.

Tijdens het werkproces worden het koelsysteem voor filtratie, de controlepompgroep, de drukbronpompgroep, enz. allemaal door elektrische apparaten bestuurd.Wanneer de werkstroom van de blaaspomp in de groep van de drukbronpomp wordt uitgeschakeld, wordt de stroom aan elk hydraulisch onderdeel geleverd,en de elektro-hydraulische klepgroep (solenoïde klep) van de besturingscilinder wordt bestuurd door het elektrische apparaat om de heen- en terugbeweging van elke cilinder te voltooien.

De bewegingspositie van de hydraulische cilinder wordt door een schakelaar bediend.

PCB-punchmachineSpecificatie:

PCB Separator Punching Machine Details:

1Professionele bedrading.

2Engels:

3. wachtwoordbescherming om storingen te voorkomen.

4. Op maat gemaakte punchvorm voor nauwkeurig snijden, ESD-laaier voor gemakkelijker PCB-verzameling.

5. Dubbele "Start" en veilige deur met sensorontwerp om veilige productie te garanderen.

Ontmanteling en installatie van PCB-punchmachine-schimmel:

Stap 1: Verplaats de onderste vorm via een touchscreen naar de plaats van het steken.

Stap 2: Verlaag de bovenste vorm zodat deze goed aansluit bij de onderste vorm.

Stap 3: lossen van 8 schroeven van bovenste vorm.

Stap 4: Verplaats de gehele vorm via een touchscreen naar de plek waar de vorm wordt geplukt.

Stap 5: Maak 2 schroeven van de onderste vorm los.

Stap 6: Verwijder de oude schimmel.

Stap 7: Leg de hele vorm op de oorspronkelijke plaats.

Stap 8: Sluit twee schroeven om de onderste vorm vast te stellen.

Stap 9: Verplaats de gehele mal naar de plaats van het steken.

Stap 10: Verlaag de bovenste vormbasis om de bovenste vorm in lijn te brengen.

Stap 11: lossen 8 schroeven om bovenste schimmel te bevestigen.

Stap 12: Installatie voltooid.

Onderhoud van PCB-punchmachines:

1. tijdig schoonmaken van puin

2. regelmatig (1 week) de schroef, de geleidingsrail, de lagers en de bewegende onderdelen met boter smeren

3Als er schade is aan organische componenten, vervang ze dan tijdig.

4. Stop geen materialen tussen de warmteafvoerputten en de warmteafvoerventilator en houd een bepaalde afstand

5Onderhoudsinstructies voor hydraulische stations
