300x300mm stofvrije, stressvrije UV-laser pcb-afschilders

Merknaam:	Winsmart
Modelnummer:	SMTL300
Moq:	1 set
Prijs:	USD1-150K/set
Verpakkingsgegevens:	multiplex kast
Betalingsvoorwaarden:	L/C, T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

PCB -materiaal:

FR4 FPC

Laserbron:

25W UV

Werktafel:

300x300 mm, dubbel tafels

Richtsel:

Aangepast

Golflengte:

355 nm

Naam:

De UVmachine van Laserpcb Depaneling

Levering vermogen:

100 sets per maand

Productbeschrijving

300x300mm stofvrije, stressvrije UV-laser pcb-afschilders

UV-laser pcb-afschilferingsmachine overzicht:

Een UV-laser pcb-afschildersmachine is een hoogprecisie-systeem dat wordt gebruikt om afzonderlijke printplaten van een groter paneel te scheiden (afschilderen) zonder mechanische spanning of verontreiniging.Het werkgebied van 300 mm × 300 mm maakt deze machine geschikt voor middelgrote PCB's die worden gebruikt in mobiele apparaten, medische apparatuur, automobiel-elektronica, en meer.
In tegenstelling tot de traditionele deformatiemethoden (bijv. routing, punching of V-snijden), gebruikt deze machine een UV-laser om PCB-substraten (FR4, polyimide, enz.) schoon en nauwkeurig door te snijden.) zonder mechanisch contact, zodat er geen spanning, geen stof en geen ontlasten zijn.

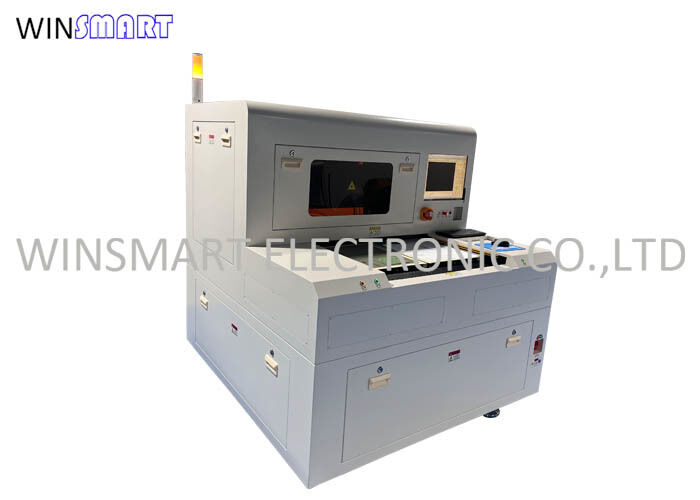

300x300mm stofvrije, stressvrije UV-laser pcb-afschilders 0

UV-laser-PCB-afschilders

300 × 300 mm werkgebied: Ondersteunt middelgrote PCB-panelen met een hoge flexibiliteit.

UV-lasersnijden: Gebruikt een 355 nm UV laser voor hoge precisie, laag thermisch effect snijden.

Geen mechanische spanning: Geen contact betekent geen micro-scheuren of schade aan onderdelen tijdens de ontmanteling.

Stofvrije werking: Geen routing of zaagwerk = geen stof en geen post-reiniging nodig.

Hoge precisie en nauwkeurigheid: "Technologie" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" bedoeld in 5A001.

Ziensysteem: CCD-camera voor vertrouwelijke herkenning en dynamische uitlijning.

Programmeerbare snijpaden: Ondersteunt import van DXF/Gerber-bestanden voor complexe bordlijnen.

Grootte van het voertuig: UV laser minimaliseert thermische stress en verbranding.

Veiligheidsruimte: Volledig afgesloten ontwerp met laserbescherming en vergrendelingsbescherming.

Automatische markering: Zorgt voor perfecte uitlijning voor herhaalde, precieze snijwerkzaamheden.

UV-laser-PCB-afschildersSpecificaties:

Model	SMTL300, dubbele tafels
Kracht	380V wisselstroom, 50Hz, 20A
Gecomprimeerde lucht	Gecomprimeerde lucht
Machina dimensie	1450 ((L) x1350 ((W) x1665 ((H) mm
Installatieruimte	3000x3000x2500 mm
Gewicht van de machine	800 kg
Omgevingstemperatuur	22 ~ 25 °C
Temperatuurverschillen	binnen ± 1 °C / 24 uur
luchtvochtigheid	binnen 40% ~ 70% (geen duidelijke condensatie is toegestaan)
Stofvrije kwaliteit	100000 of meer
energieverbruik	6 kW
Snijbreedte	≤ 50 mm × 50 mm
Snijmaterialen	vol gesneden / half gesneden PCB / FPC, LCP / lijm en andere aanverwante materialen
Snijdikte	≤ 3 mm
Snij snelheid	≤ 3000 mm / s
Algemene bewerkingsnauwkeurigheid	≤ 30um
Verwerkingspatroon	rechte lijn, slash, curve, afwijking, enz.
Laser	355nm lichtgolf nanoseconde laser
Herhalingsfrequentie	50-150 kHz
Laservermogen	UV 15W@30KHz
Breedte van de puls	< 20 ns
Energie-stabiliteit	< 3% RMS gedurende 8 uur
Lichtkwaliteit m2	< 13
Modus	2500 mm/s
Garantie	1 jaar
Diensten	Overzeese opleiding is beschikbaar

UV-laser-PCB-afschildersVoordelen:

UV-laser pcb-afschilferingsmachine is een hoge-precisie, niet-contact afschilferingsoplossing ontworpen voor het snijden, boren en markeren van printplaten (pcb's).medische hulpmiddelen, auto-, lucht- en ruimtevaartindustrieën en telecommunicatie-industrieën waar hoge precisie en minimale stress vereist zijn.

Het wordt gebruikt in PCB-defenering vanwege de korte golflengte (355nm) en de hoge absorptie-efficiëntie in PCB-materialen zoals FR4, polyimide, keramiek en aluminium-ondersteunde substraten.Precieze snijdingen met minimale thermische impact.

UV-laser-PCB-afschilferingsmachines:

PCB's voor smartphones en tablets
Elektronica voor draagbare apparaten (smartwatches, fitnessbanden)
Medische en implanteerbare hulpmiddelen
Automobiele ADAS- en infotainmentplatforms
PCB's met een hoge dichtheid
LED-paneel en verlichtingsmodule
